3050

Karta przekaźnikowa 2A/30V, z funkcją czasu

E-NR: 5010320

Typ zacisku

Opis

Moduł przyłączeniowy do instalacji alarmowych, kontroli dostępu itp.
Karta przekaźnikowa umożliwiająca sterowanie obciążeniem do 2A / 30V przy pomocy kontaktu magnetycznego lub niskonapięciowego detektora.
Posiada wbudowaną funkcję czasu dla kontroli ON i OFF. Programowanie czasu odbywa się przy pomocy przełącznika DIP (od 0 sek. do 8 godzin).
Przekaźnik z funkcją przełączalną (NC / NO), może być zasilany prądem stałym DC lub zmiennym AC. Funkcja “Flip-Flop” – wyjście przekaźnika zmienia swój stan po każdorazowej zmianie stanu na wejściu.
Produkt dostępny w konfiguracji ze slotami szczelinowymi LSA lub terminalami śrubowymi.

Szczegóły

Atrybuty Wartość
Typ zacisku

LSA/LSA, Śruba/śruba

Napięcie zasilania

8-20 VAC

Pobór prądu

11 mA @24 VDC, 18 mA @12 VDC

Wymiary przewodów – sloty LSA (mm)

Ø 0,4 – 0,7

Wymiary przewodów – terminale śrubowe

0,14 – 1 mm2

Max. obciążenie styków sabotażowych

50 mA

Max. obciążenie styków przekaźnika

30 V / 2 A

Wymiary (L x W)

116 x 40

Typ produktu

Materiały przyłączeniowe

Środowisko

Wewnętrzny

Typ akcesoriów

Płytka przekaźnikowa, Przekaźnik czasowy

Listwa zaciskowa

Konfiguracja styków

Linia produktów

Fatum

Właściwość produktu

Natynkowy

Informacje o zamówieniu

Nazwa produktu E-nr Opis

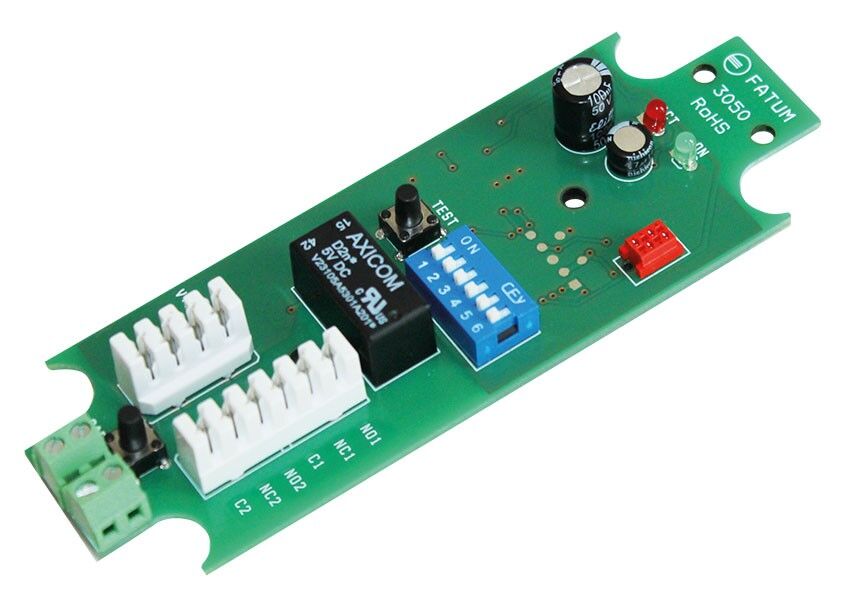

3050.01 5010320 Karta przekaźnikowa z funkcją czasu; 2A/30V; Pętla sabotażowa; Terminale LSA

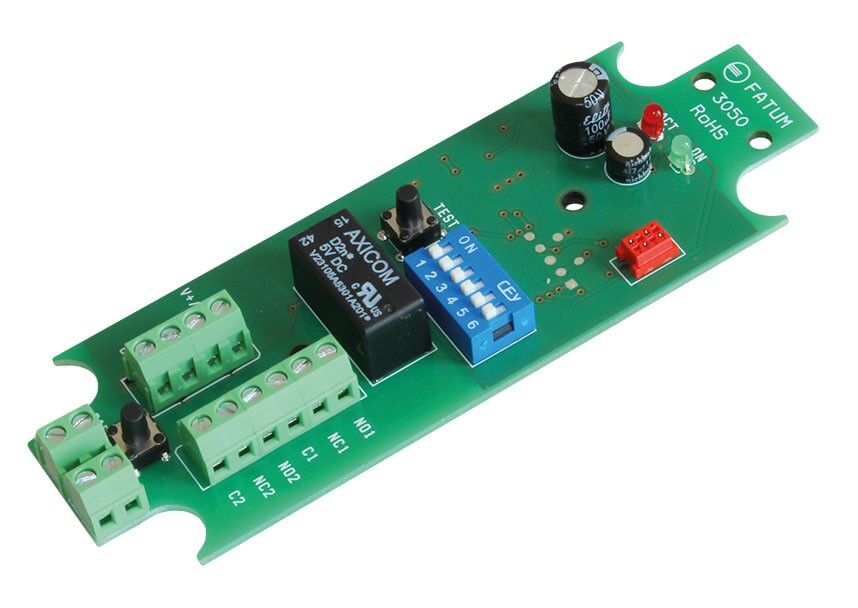

3050.03 5010319 Karta przekaźnikowa z funkcją czasu; 2A/30V; Pętla sabotażowa; Terminale śrubowe
