3050

BLOQUE DE RELÉ TEMPORIZADOR

E-NR: 5010320

Tipo de terminal

Descripción

Relé temporizador que facilita que un contacto magnético o detector de bajo voltaje controle la conexión o la desconexión de carga hasta 2A / 30V.
Lleva incorporado un circuito de tiempo y controla la conexión y desconexión de la carga. El control de tiempo se ajusta con un interruptor DIP desde 0
segundos hasta 8 horas.
El bloque de terminales tiene un relé con una función alterna doble (NC/NA).
Puede ser alimentada tanto con CA como con CC.

Detalles

Atributos Valor
Tipo de terminal

LSA/LSA, Tornillo/tornillo

Voltaje entrada

8-20 VAC

Consumo de energía

11 mA @24 VDC, 18 mA @12 VDC

Conexión eléctrica – Clema (mm)

Ø 0,4 – 0,7

Conexión eléctrica – Tornillo

0,14 – 1 mm2

Carga máxima – Tamper

50 mA

Carga máxima -Relé

30 V / 2 A

Dimensiones (L x W)

116 x 40

Tipo de producto

Material de conexión

Entorno

Interior

Tipo de accesorio

Placa de relés, Relé temporizador

Bornera de conexión

Configuración de contactos

Línea de productos

Fatum

Característica del producto

De superficie

Información del pedido

Nombre del producto E-nr Descripción

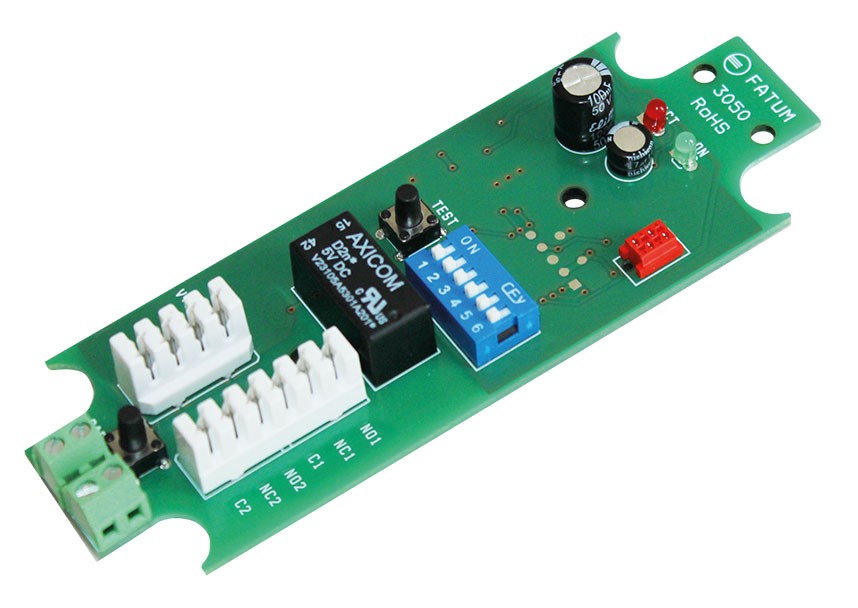

3050.01 5010320 Bloque relé de tiempo, 2A/30V; Tamper; Clema / Clema

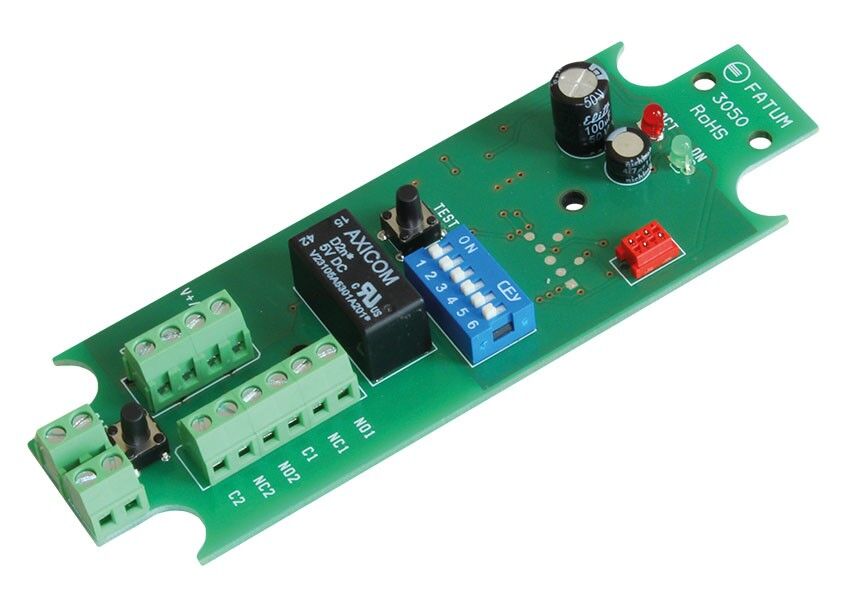

3050.03 5010319 Bloque relé de tiempo, 2A/30V; Tamper;; Tornillo / Tornillo
