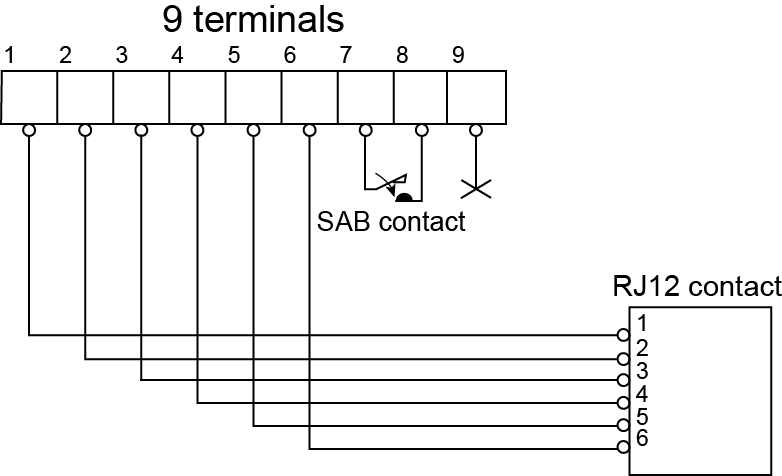

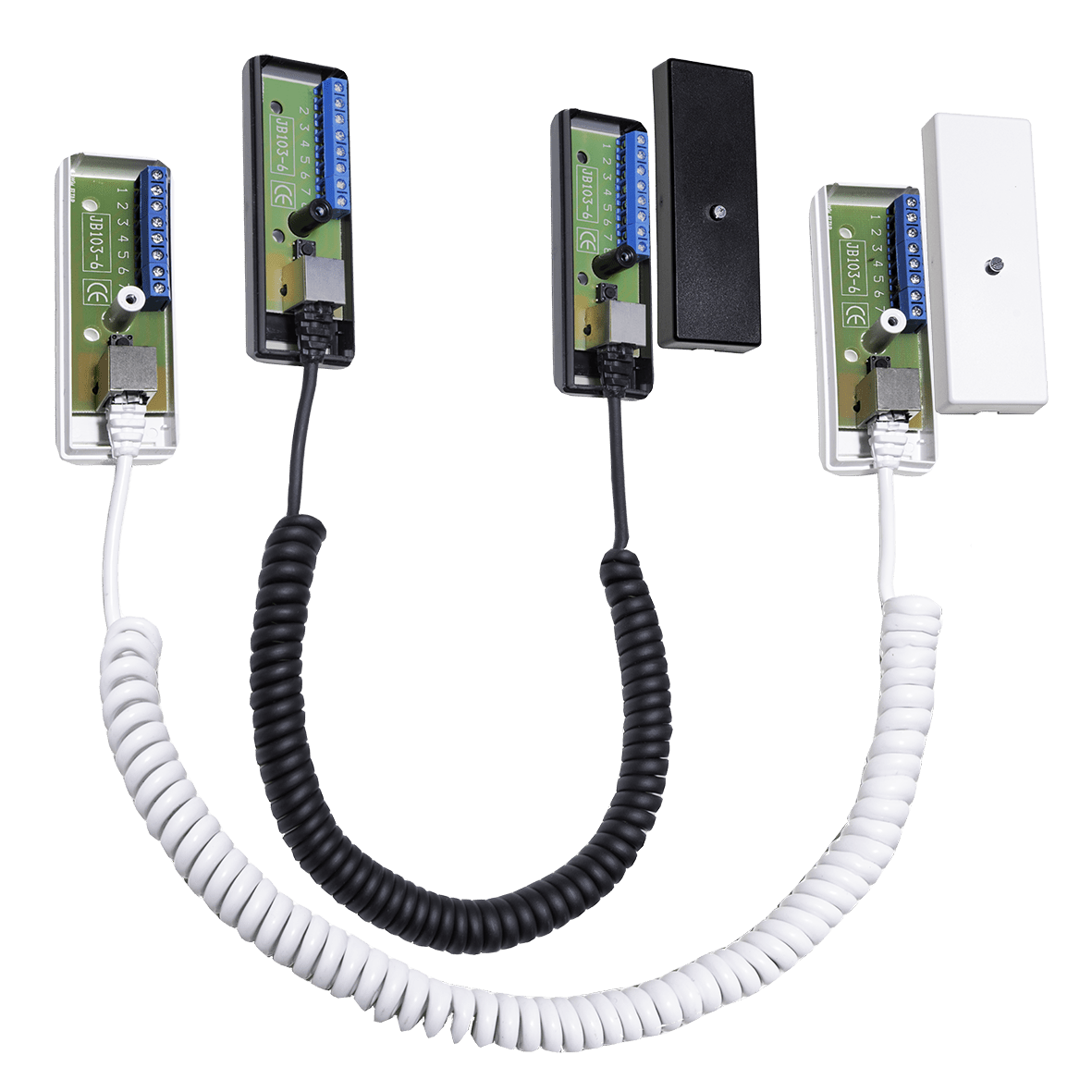

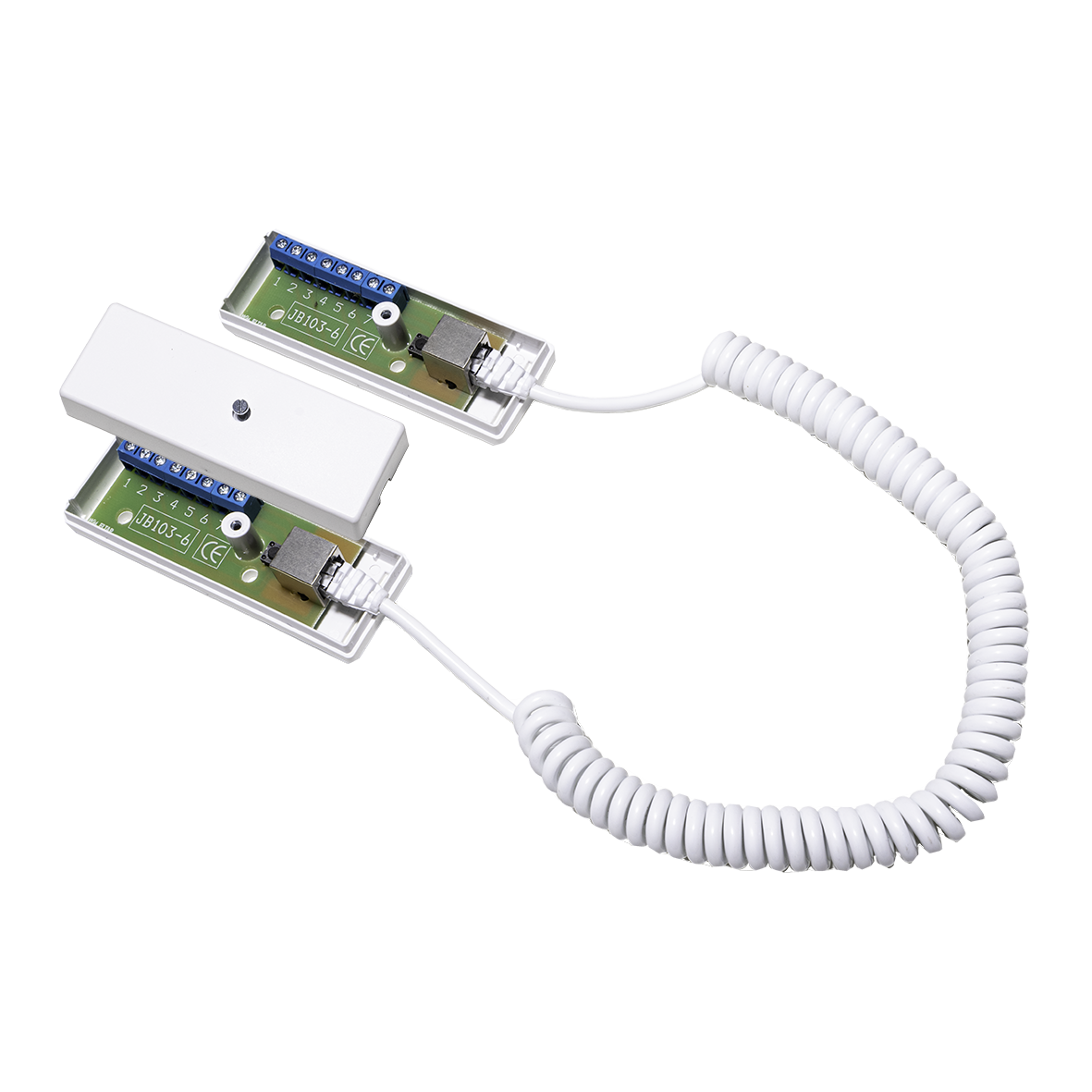

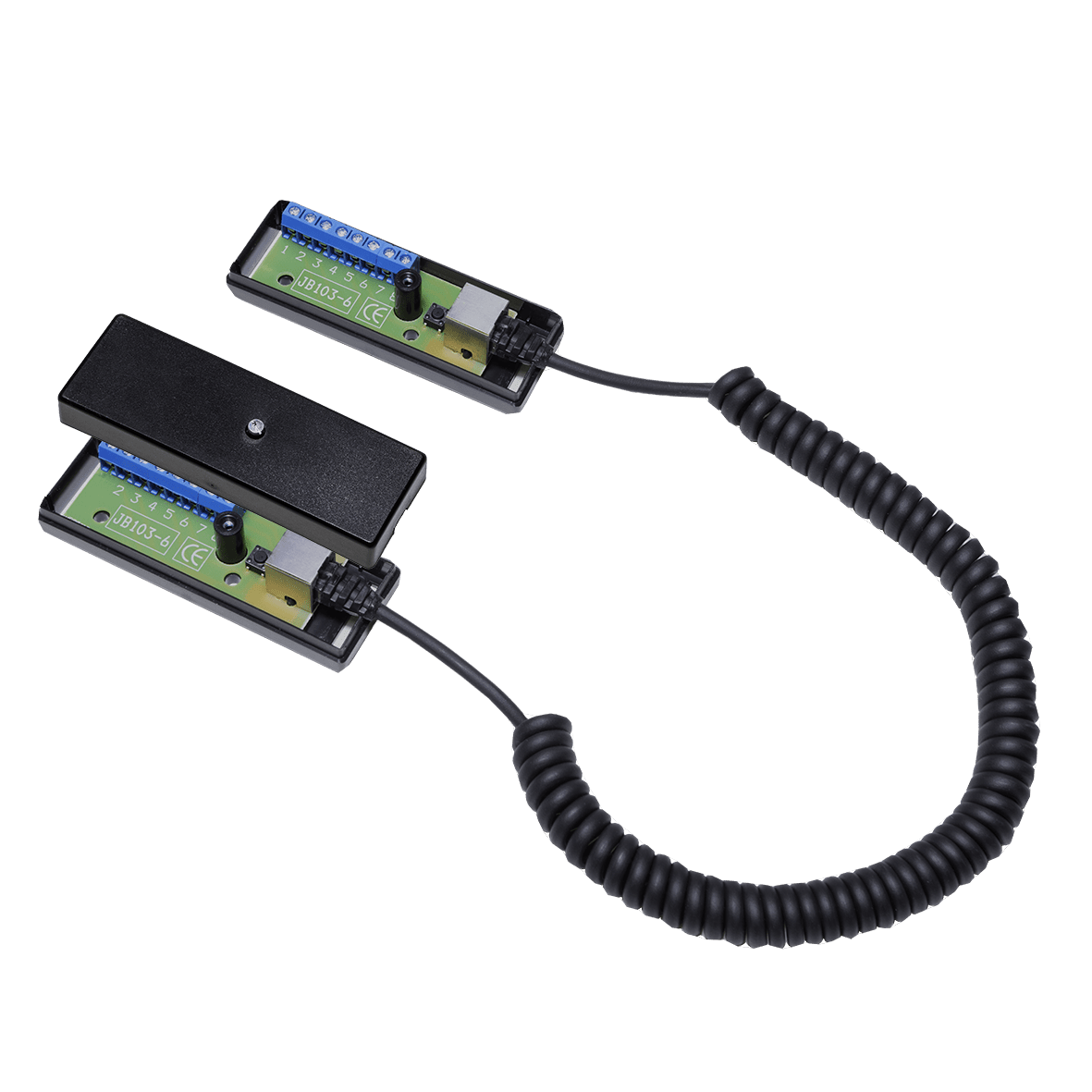

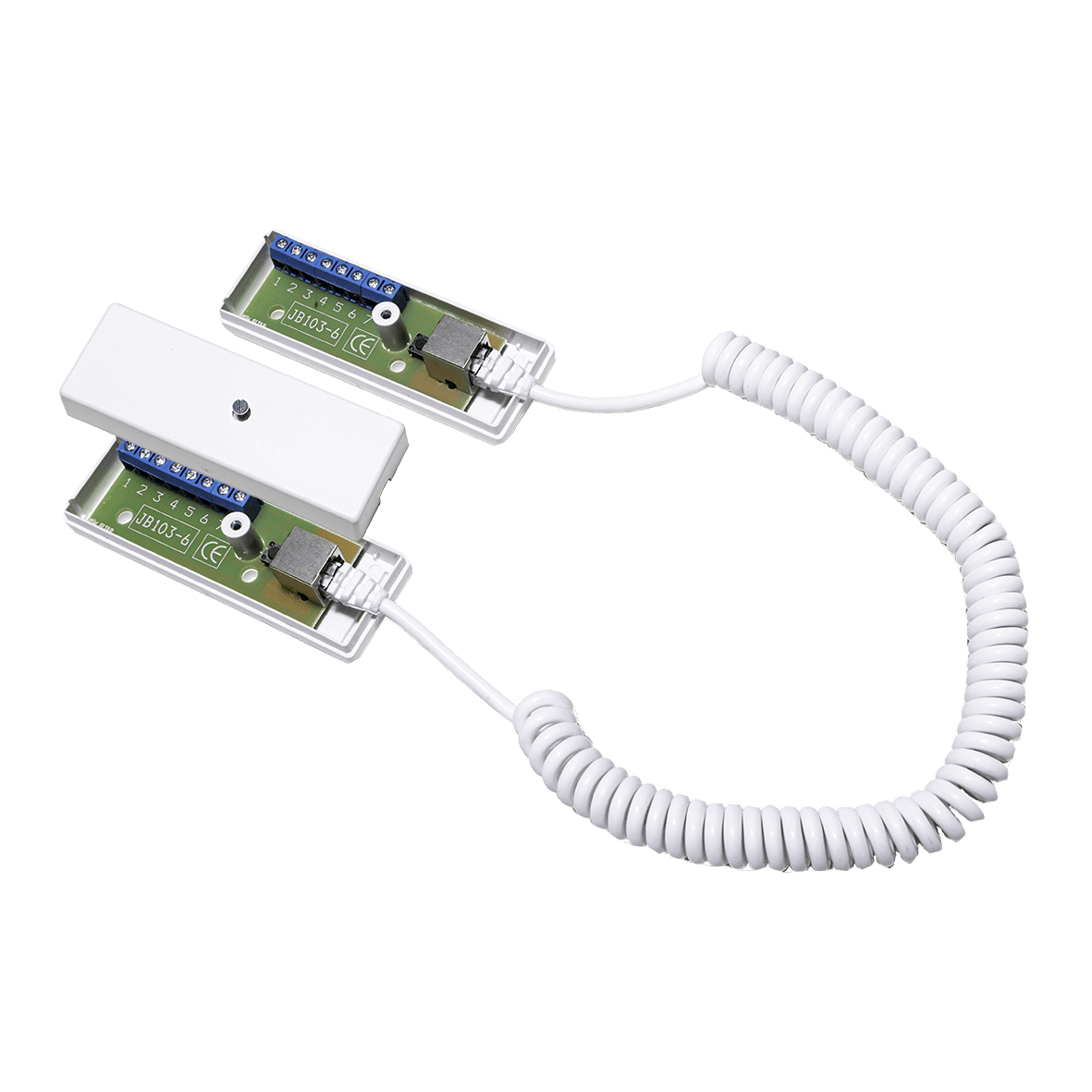

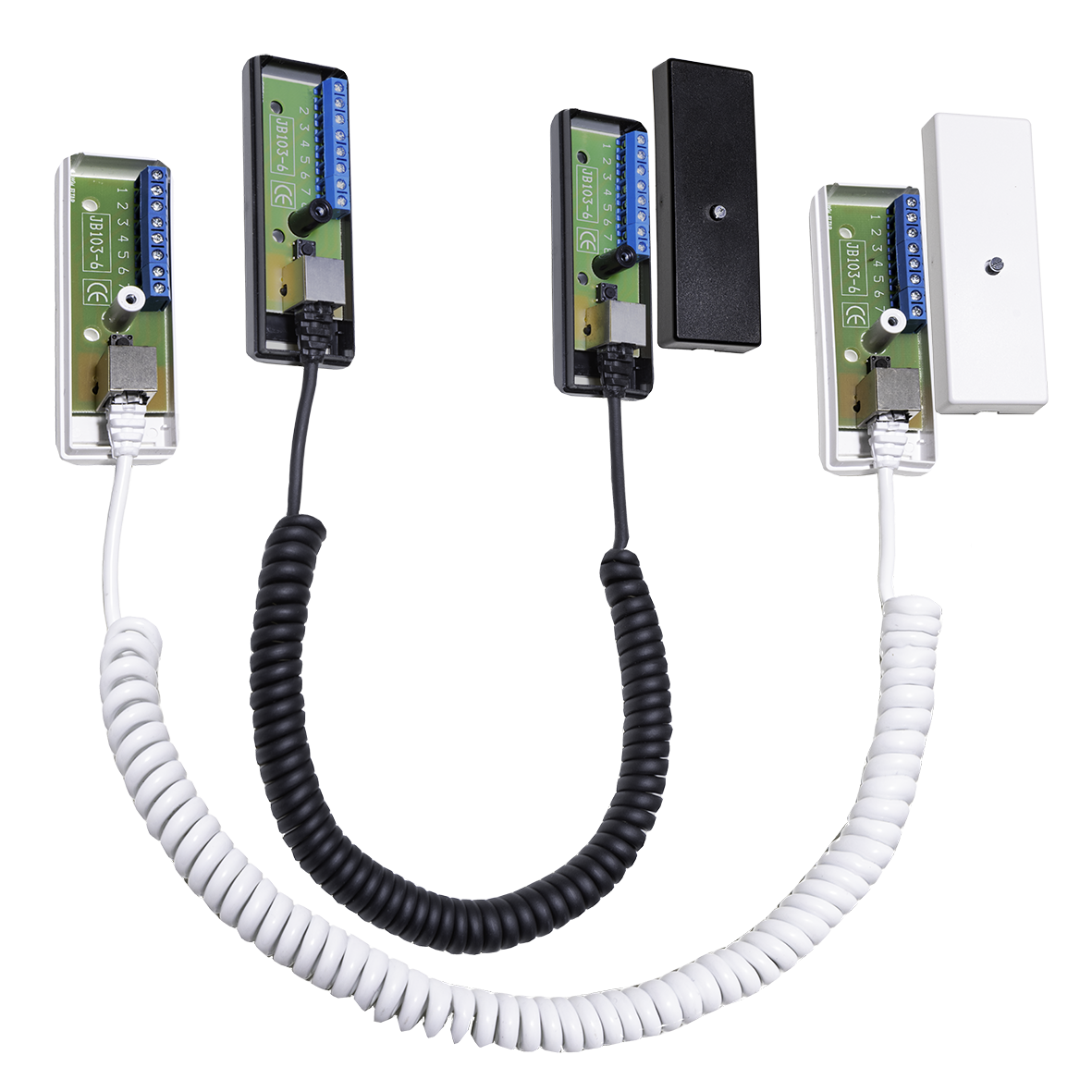

Le DL RJ12 est une boucle de porte composée d’un câble spiralé flexible à 6 conducteurs avec connecteur modulaire RJ12 à chaque extrémité, ainsi que de deux boîtiers de raccordement (JB 103-6) avec connexion modulaire et 8 bornes à vis, dont 2 sont destinées au contact d’ouverture.
La boucle de porte est conçue pour les portes coulissantes, les fenêtres pivotantes et autres éléments nécessitant un câble flexible dans les systèmes d’alarme et de contrôle d’accès.
Le boîtier de raccordement est équipé d’un dispositif de soulagement de traction pour le connecteur modulaire — le couvercle verrouille les rainures du câble contre la base pour garantir une installation sécurisée. Les bornes à vis disposent d’une fonction de levage pour un montage sécurisé. Le boîtier est équipé d’un contact anti-sabotage pour protéger contre l’ouverture du boîtier. Le câble est en PUR, ce qui le rend plus souple et plus résistant qu’un câble en PVC. Le câble est disponible en deux longueurs : 100 cm et 250 cm (longueur étendue recommandée). Le boîtier et le câble sont disponibles en noir ou en blanc. Section maximale des conducteurs connectables : 1,5 mm².
| Couleur | Blanc, Noire |
|---|---|
| Matériau du coffret | ABS Plastic |
| Connexion | 9 screw terminals, RJ12 |
| Cote commutateur | 30 VDC/50 mA |
| Dimensions (L x W x H) mm | 91 x 31 x 23 |
