E-NR: 5010321
3056

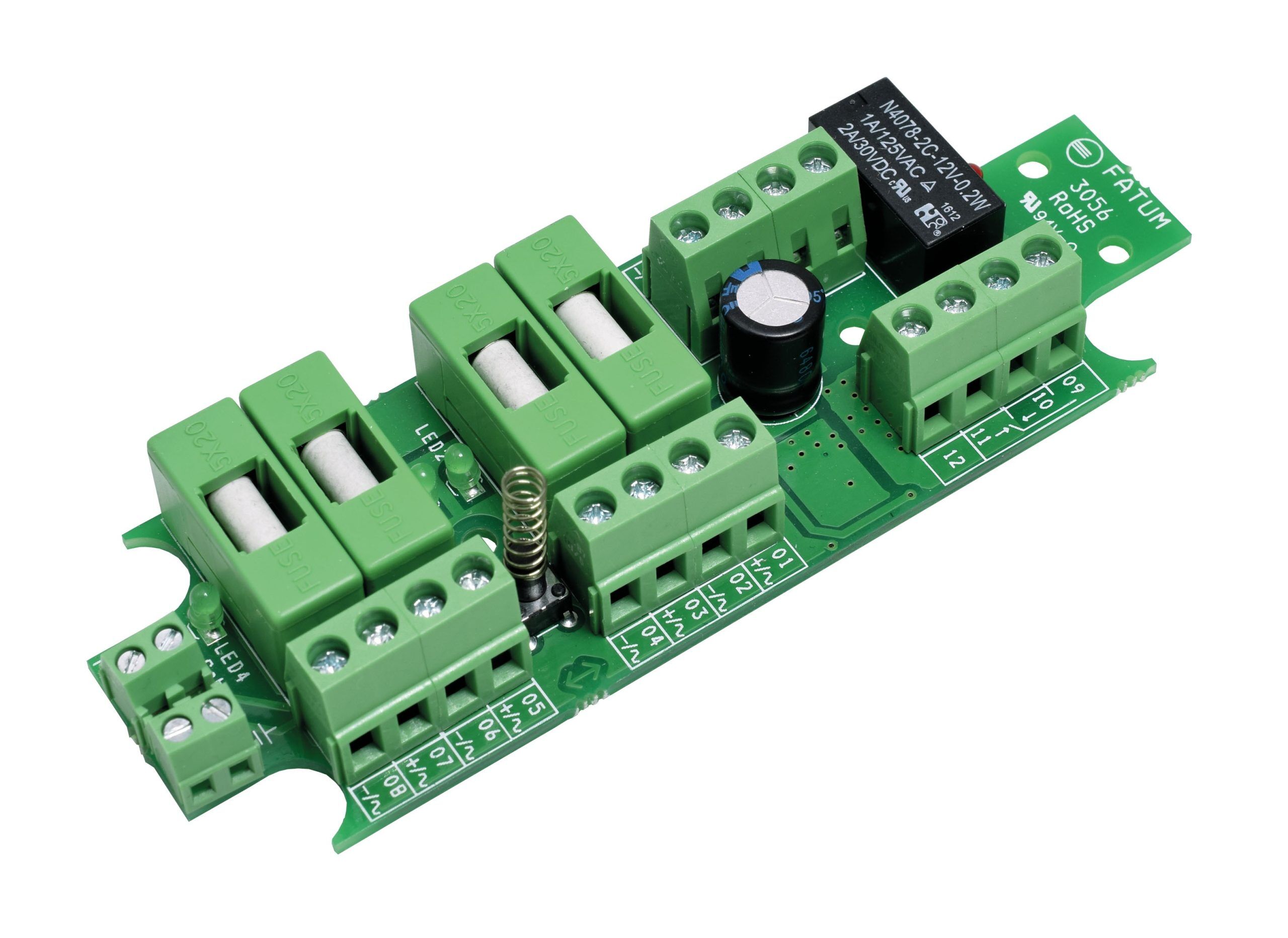

FUSE MODULE 10-30 V DC/AC
Terminal block for installation of alarm and access systems.
Sabotageskyddad fuse module for spreading power supply 8 A to 4 sections.
Fuse module 3056 is designed for power distribution.
It contains a dual input for connection to power supply and four independently secured outputs. The normal state of each channel is signaled with green LEDs.
Errors detected in each channel (lack of voltage or activated fuse) is signaled by red LEDs and switching relay.
The terminal has screw connection with elevator function.
| Attributs | Valeur |
|---|---|
| Tension de l’alimentation | 10-30 VDC, 8-20 VAC |
| Consommation électrique | 22 mA @12 VDC, 32 mA @24 VDC |
| Intensité autoprotection max. | 50 mA |
| Nombre de canaux | 4 |
| Section de câble – entrée | 0,2 – 2,5 mm2 |
| Section de câble – sortie | 0,14 – 1,5 mm2 |
| Tension et intensité max. par canal | 30 V / 2 A |
| Intensité d’entrée max. | 8 A |
| Dimensions (L x W) | 116 x 40 |
| Type de produit | Matériel de raccordement |
| Environnement | Intérieur |
| Type d’accessoire | Carte de fusibles |
| Bornier de connexion | Protégé par fusible |
| Type de bornier | Vis/vis |
| Gamme de produits | Fatum |
| Caractéristique du produit | En surface |
| Nom du produit | E-nr | Description |
|---|---|---|
| 3056.03 | 5010321 |
