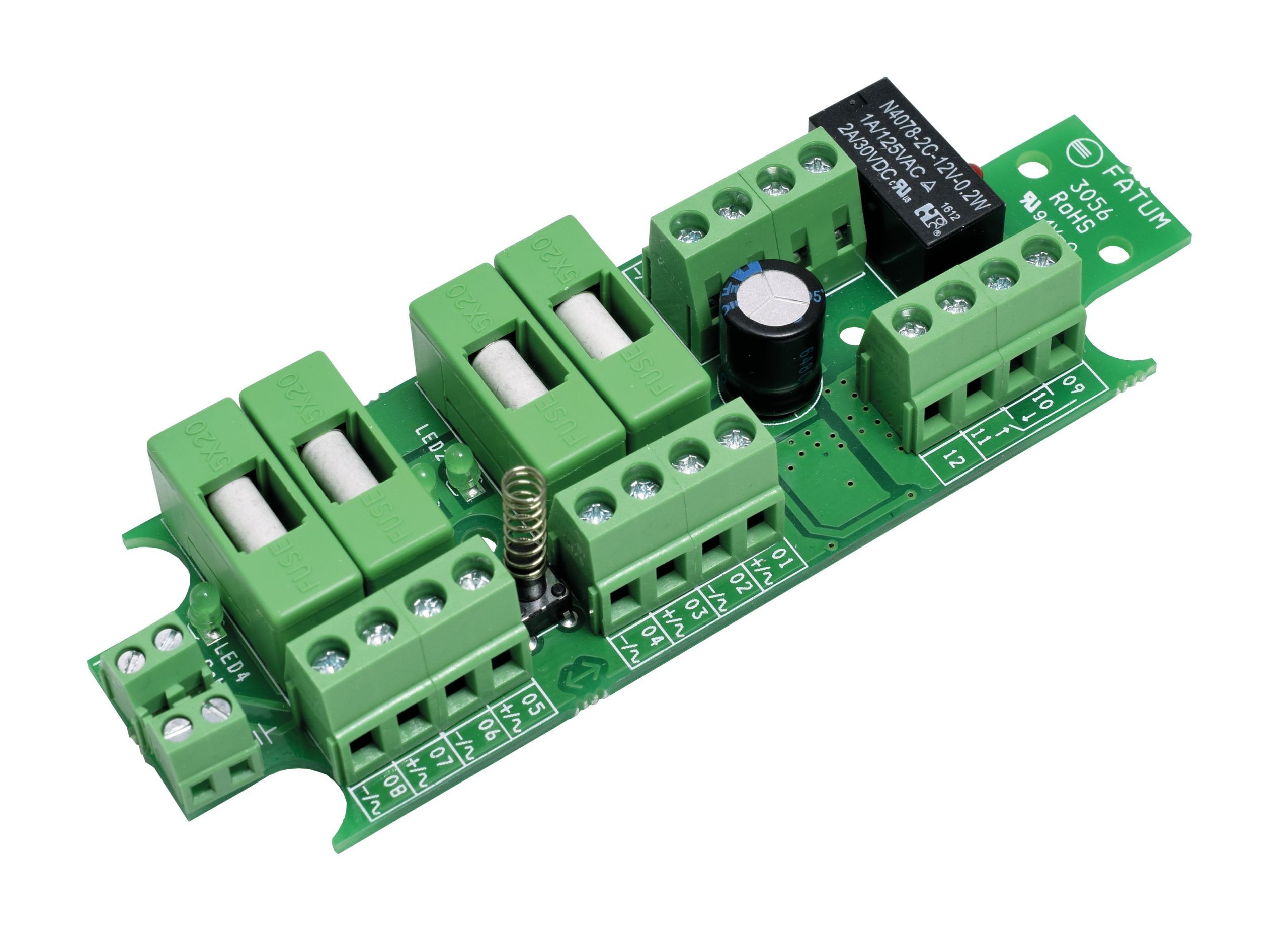

Bloque de fusibles con tamper para distribución de corriente 8 A para 4 zonas.
El módulo 3056 está diseñado para la distribución de alimentación de corriente.
El módulo tiene alimentación por entradas dobles para la conexión de la alimentación y 4 salidas independientes protegidas por fusibles.
El estado normal de cada canal está indicado mediante luces LED verdes.
Al detectar un fallo en uno de los canales (caída de voltaje o fusible activado), se indica mediante un LED de color rojo y un relé alterno.
El bloque tiene conexiones por tornillo con cápsula de tracción.
| Voltaje entrada | 10-30 VDC, 8-20 VAC |
|---|---|
| Consumo de energía | 22 mA @12 VDC, 32 mA @24 VDC |
| Carga máxima - Tamper | 50 mA |
| Número de canales | 4 |
| Dimensión del cable - entrada | 0,2 - 2,5 mm2 |
| Dimensión del cable - salida | 0,14 - 1,5 mm2 |
| Carga máxima por canal | 30 V / 2 A |
| Máx. corriente de entrada | 8 A |
| Dimensiones (L x W) | 116 x 40 |
