Choisir la bonne solution
Pour le béton, l’acier et le bois
Une détection sûre et fiable
Installation facile
Agréments VdS et EN Grade
Détecteurs de chocs

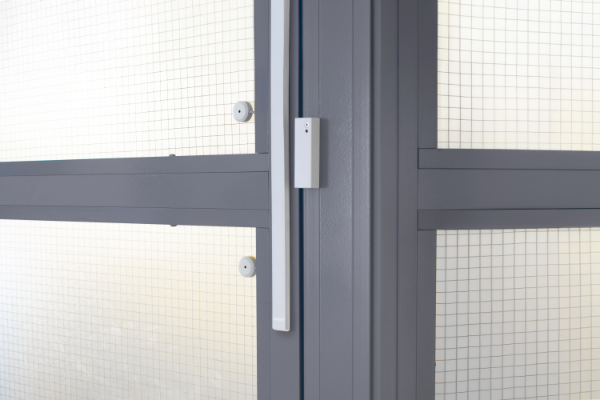

Comment sont-ils montés ?
Pour les détecteurs de chocs, il est important de placer le détecteur aussi près que possible de la zone où l’on s’attend à une pénétration. Assurez-vous qu’il n’y a pas de machines ou de portes ou fenêtres mal fixées qui pourraient créer des signaux. Il est important de monter le détecteur directement sur le matériau à l’aide du matériel fourni. Veillez à ce que la base du détecteur soit fermement fixée à la surface protégée afin qu’il puisse capter les signaux créés à l’intérieur du matériau lorsqu’il est soumis à une attaque extérieure.
Alarmtech propose trois modèles de détecteurs de chocs
CD 550 Détecteur de chocs
CD 475 Détecteur de chocs et de vibrations avec sortie transistor, homologué EN Grade 3
CD 470 Détecteur de chocs et de vibrations avec relais intégré, homologué EN Grade 3
Comment cela fonctionne-t-il ?
Les vibrations dans le matériau sont créées par une force exercée contre lui et se propagent comme des vagues à la surface et à l’intérieur du matériau. Chaque joint reflète et atténue le signal de vibration. Dans nos détecteurs de chocs et de vibrations, nous utilisons un disque piézoélectrique qui crée un signal électrique dont l’amplitude est proportionnelle à la force du signal de vibration.
Plus le signal de vibration émis est faible, plus le contact du capteur avec le matériau est important. Pour les détecteurs sismiques, cet aspect est très important pour leur efficacité, car certains outils d’effraction ne créent que des vibrations de très faible amplitude. Il n’est pas aussi important pour les détecteurs de chocs, qui sont utilisés pour surveiller des objets où l’on s’attend à une forte amplitude du signal.
Les détecteurs de chocs Alarmtech sont des détecteurs électroniques qui possèdent chacun leur propre système électronique d’évaluation basé sur le traitement numérique des signaux dans un microprocesseur avec un algorithme de détection avancé. Dans les détecteurs électroniques, l’amplitude, la fréquence et la durée de la vibration qui déclenche une alarme peuvent être définies. Il existe de nombreuses perturbations à basse fréquence causées par les activités à l’intérieur des bâtiments ainsi que par le trafic extérieur, qui sont éliminées par des filtres de fréquence et par l’algorithme du détecteur.
Les détecteurs de chocs comprennent un traitement numérique du signal avec 3 canaux de détection distincts : canal d’intégration/canal de scie qui détecte les signaux faibles de longue durée, canal de comptage qui détecte les impacts forts sur la surface surveillée et canal d’explosion qui détecte les signaux très forts de courte durée. La sensibilité et les autres paramètres sont sélectionnés à l’aide d’un commutateur DIP.
Détecteurs sismiques
Comment sont-ils montés ?
Pour les détecteurs sismiques, il est important de trouver un endroit où le détecteur voit le moins de joints dans le matériau. Si vous protégez un coffre-fort ou une armoire, placez toujours un détecteur sur la porte et un ou plusieurs sur le corps. Évitez de placer des transformateurs électriques, des machines tournantes, des buses de ventilation et d’autres équipements similaires à proximité des détecteurs, car ils peuvent provoquer des vibrations susceptibles de déclencher les détecteurs. Il est important de monter le détecteur directement sur le matériau à l’aide du matériel fourni. Veillez à ce que la base du détecteur soit fermement fixée à la surface protégée.
En cas de montage sur des murs en béton ou en briques, il faut toujours utiliser la plaque de montage MP 500 avec boulon d’ancrage, car elle capte les signaux à l’intérieur du matériau et offre une zone de détection plus large
Alarmtech propose deux modèles de détecteurs sismiques
Détecteur sismique VD 400
Détecteur sismique VD 500, approuvé par VdS en classe C
Comment cela fonctionne-t-il ?
Les vibrations dans le matériau sont créées par une force exercée contre lui et se propagent comme des vagues à la surface et à l’intérieur du matériau. Chaque joint reflète et atténue le signal de vibration. Dans nos détecteurs de chocs et de vibrations, nous utilisons un disque piézoélectrique qui crée un signal électrique dont l’amplitude est proportionnelle à la force du signal de vibration.
Plus le signal de vibration émis est faible, plus le contact du capteur avec le matériau est important. Pour les détecteurs sismiques, cela est très important pour leur efficacité, car certains outils d’effraction ne créent que des vibrations de très faible amplitude.
Les détecteurs sismiques Alarmtech intègrent un traitement numérique du signal (DSP) avec un algorithme de détection avancé. Par conséquent, le détecteur est très performant et présente une grande immunité aux perturbations externes. L’appareil dispose de trois canaux de détection distincts : le canal d’intégration (détection des signaux faibles), le canal de comptage (jusqu’à 4 événements) et le canal d’exposition (détection des signaux forts de courte durée).
Le détecteur sismique VD 500 est également équipé d’un capteur de température qui déclenche une alarme à 75°C ou à une variation de température de 6°C/min. Il dispose également d’une protection contre les tentatives de bris ou d’ouverture du boîtier ainsi que d’un générateur d’autotest avec une entrée séparée pour la commande de test à distance.
Surveillance des murs
Où est-il utilisé ?
Les détecteurs de vibrations sont souvent utilisés dans les systèmes d’alarme pour surveiller des matériaux plus souples tels que les cadres de portes et de fenêtres, les portes coulissantes et les murs. Mais ils constituent également une protection fiable pour les matériaux plus durs tels que les murs en béton, les portes en acier, les distributeurs automatiques de billets, les coffres-forts et d’autres objets pour lesquels une détection précoce est nécessaire avant que l’intrus n’ait pénétré dans l’objet surveillé. En fonction du matériau à protéger, il est donc important de choisir le bon détecteur. Il existe deux types de détecteurs de vibrations : les détecteurs de chocs et les détecteurs sismiques. Les détecteurs de chocs sont généralement utilisés dans les constructions comportant plusieurs joints et des matériaux plus souples, comme les fenêtres, les cadres de porte et les murs, où la pénétration est censée se faire par une force considérable à l’aide d’un instrument contondant. La sensibilité est réglée pour les vibrations de basse fréquence que l’on trouve dans les matériaux de construction plus souples. Les détecteurs sismiques sont généralement utilisés sur des matériaux plus durs et avec peu de joints, comme les plaques d’acier et les murs en béton, où l’on s’attend à ce que la pénétration soit effectuée par des outils plus sophistiqués. Les applications typiques sont les coffres-forts, les classeurs, les guichets automatiques, les cloisons en verre et les murs en béton. Un détecteur sismique nécessite un temps de détection plus long qu’un détecteur de choc et est donc plus résistant aux fausses alarmes.
Détecteurs de chocs
Caractéristiques principales
Les armoires sont fabriquées en tôle d’acier de 1,5 mm, avec revêtement poudre blanc ou gris anthracite.
Les armoires ont un dos ouvert permettant de les monter directement au mur, par-dessus une centrale ou un bornier. L’arrière de l’armoire comporte un cadre d’environ 20 mm avec des trous prépercés de 4 mm pour faciliter la fixation murale. Une entrée de câble défonçable est prévue sur le dessus.
Les accessoires comprennent un porte-clés ou un rail DIN avec support de montage préparé, ainsi que des trous prépercés pour un contact d’ouverture Alarmtech.
Les armoires sont livrées complètes avec une clé pompiers et un autocollant rouge conforme aux normes de sécurité incendie, à apposer sur le couvercle.
Types d'armoires
A3 et A4 verticales: Armoires au format A3 et A4 pour plans d’orientation et de maintenance des systèmes d’alarme intrusion et incendie, équipées d’une serrure pompiers conforme à la norme SS3654:2016. Le couvercle s’ouvre verticalement et se maintient en position horizontale, formant un plan de travail pour les documents, les instruments de mesure ou un ordinateur portable.
A3 et A4 horizontales: Armoires au format A3 et A4 pour plans d’orientation et de maintenance des systèmes d’alarme intrusion et incendie, équipées d’une serrure pompiers conforme à la norme SS3654:2016. Le couvercle s’ouvre horizontalement et les armoires sont réversibles pour une ouverture à droite ou à gauche. Elles comportent également un porte-documents à ressort.
Détecteurs sismiques
Caractéristiques principales
Les armoires sont fabriquées en tôle d’acier de 1,5 mm, avec revêtement poudre blanc ou gris anthracite.
Les armoires ont un dos ouvert permettant de les monter directement au mur, par-dessus une centrale ou un bornier. L’arrière de l’armoire comporte un cadre d’environ 20 mm avec des trous prépercés de 4 mm pour faciliter la fixation murale. Une entrée de câble défonçable est prévue sur le dessus.
Les accessoires comprennent un porte-clés ou un rail DIN avec support de montage préparé, ainsi que des trous prépercés pour un contact d’ouverture Alarmtech.
Les armoires sont livrées complètes avec une clé pompiers et un autocollant rouge conforme aux normes de sécurité incendie, à apposer sur le couvercle.
Types d'armoires
A3 et A4 verticales: Armoires au format A3 et A4 pour plans d’orientation et de maintenance des systèmes d’alarme intrusion et incendie, équipées d’une serrure pompiers conforme à la norme SS3654:2016. Le couvercle s’ouvre verticalement et se maintient en position horizontale, formant un plan de travail pour les documents, les instruments de mesure ou un ordinateur portable.
A3 et A4 horizontales: Armoires au format A3 et A4 pour plans d’orientation et de maintenance des systèmes d’alarme intrusion et incendie, équipées d’une serrure pompiers conforme à la norme SS3654:2016. Le couvercle s’ouvre horizontalement et les armoires sont réversibles pour une ouverture à droite ou à gauche. Elles comportent également un porte-documents à ressort.
