MC 440 con resistencias incorporadas
Contacto magnético, Grado 2, NC, plástico, espaciadores, resistencias incorporadas
E-NR: 6309428
Resistencias incorporadas

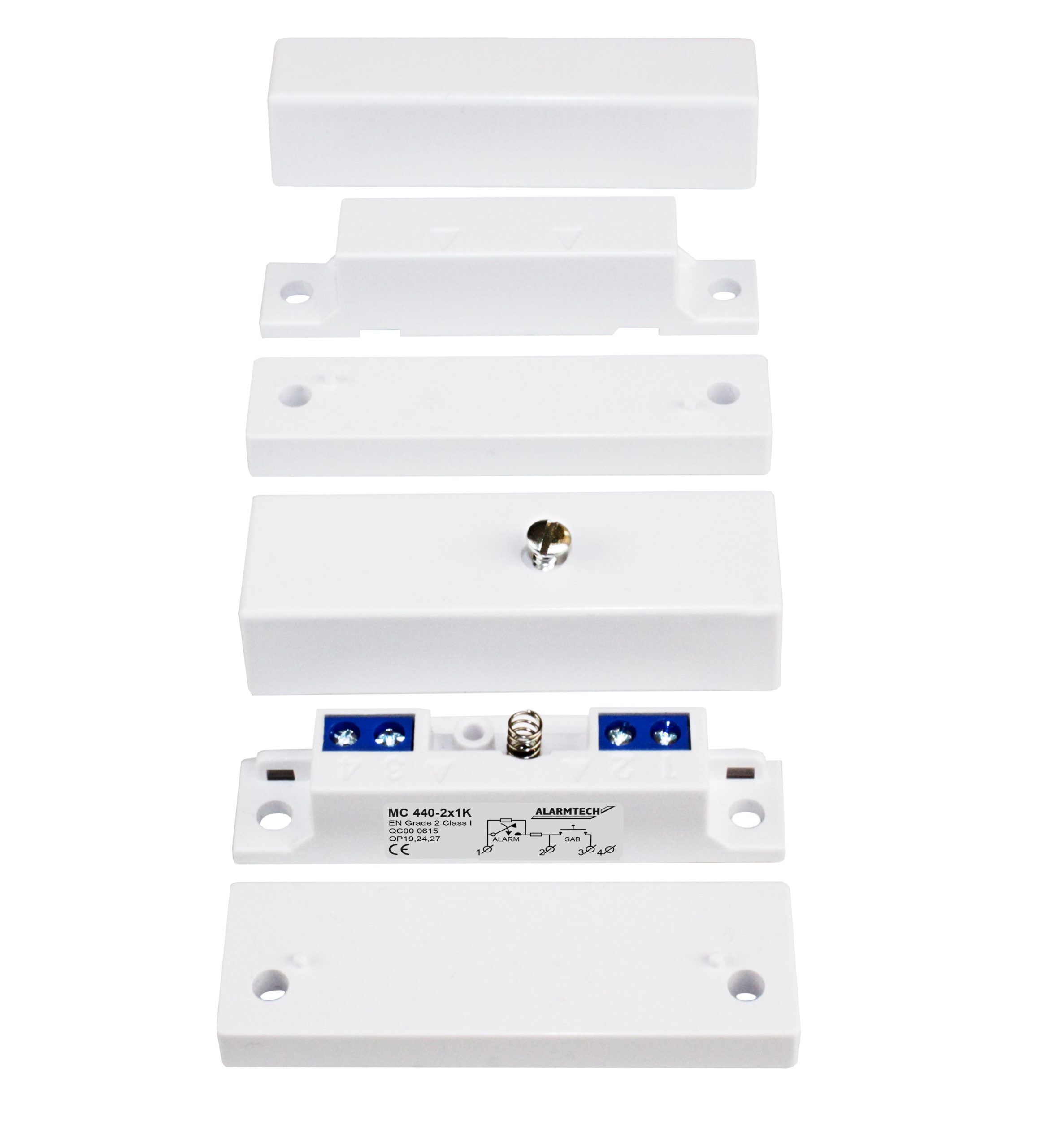

Contacto magnético MC 440 con 2 resistencias incorporadas para bucle equilibrado.
Al hacer la instalación se elige si se utilizarán una o bien las dos resistencias; véase el esquema de conexión. Para un montaje rápido y fácil cuenta con un bloque de conexión roscado con protegecables y contacto de detección de manipulación antiapertura.
El contacto magnético tiene una distancia entre imán y contactor grande lo que hace fácil su montaje en la mayoría de materiales (madera, plástico, aluminio, etc.) de puertas y ventanas. El contacto es ideal para montarlo en puertas de acero y de seguridad pero en ese caso se deben utilizar los distanciadores de plástico suministrados.
Hay distintos tipos de angulares de montaje para poder conseguir la mayoría de configuraciones de instalación. Si hacen falta distanciadores de plástico adicionales utilice los MC 400-6 o MC 400-7.
| Atributos | Valor |
|---|---|
| Resistencias incorporadas | 2 x 1K, 2 x 2,2K, 2 x 3,3K, 2 x 4,7K, 2 x 5,6K |
| Certificado | Class 2, class II, EN 50131-2-6 Grade 2, FG, INCERT B-582-1003, NF&A2P, SBSC 9-210 |
| Capacidad límite máx | 48 VDC / 400 mA / 10 VA |
| Temperatura de funcionamiento | +5°C – +40°C |
| Grado de protección | IP 43 |
| GAP (materiales no magnéticos) mm | 37 |
| GAP (material magnético) mm | 24 |
| Medidas del conector (L x W x H) mm | 65 x 20 x 15 |
| Medidas del imán (L x W x H) mm | 65 x 15 x 14,5 |
| Operación normal | 12 VDC |
| Grado | 2 |
| Tipo de producto | Detectores |
| Entorno | Interior |
| Grupo de productos | Contacto magnético |
| Característica del producto | De superficie |
| Certificación de seguridad y esquemas de homologación | EN, F&P, FG, INCERT, NF&A2P, SBSC |
| Clase de seguridad | 2 |
| Clase ambiental | II |
| Función | NC |
| Montaje sobre acero | Con accesorios |
| Nombre del producto | E-nr | Descripción |
|---|---|---|
| MC 440-2x1K | 6309428 | Contacto magnético, para montar sobre superficie, función NC, con dos resistencias 1 K y sistema antimanipulación |
| MC 440-2×2,2K | 6309429 | Contacto magnético, para montar sobre superficie, función NC, con dos resistencias 2,2 K y sistema antimanipulación |
| MC 440-2×3,3K | 6309407 | Contacto magnético, para montar sobre superficie, función NC, con dos resistencias 3,3 K y sistema antimanipulación |
| MC 440-2×4,7K | 6309408 | Contacto magnético, para montar sobre superficie, función NC, con dos resistencias 4,7 K y sistema antimanipulación |
| MC 440-2×5,6K | 6309409 | Contacto magnético, para montar sobre superficie, función NC, con dos resistencias 5,6 K y sistema antimanipulación |
