28050
“Zeitrelaisdose “MINI”, mit “FLIP-FLOP”-Funktion”
E-NR: 5010316
Klemmentyp
“28050 ist eine Zeitrelaisdose, mit der die Lasten bis zu 2A / 30V mit einem Magnetkontakt oder Niederspannungsdetektor gesteuert können werden.
Das Ein- und Ausschalten des Relais wird durch die eingebaute programmierbare Zeitschaltung gesteuert. Die Zeitsteuerung wird mit einem DIP-Schalter von 0 Sekunden bis 8 Stunden eingestellt. Das Terminal verfügt über ein Relais mit Doppelwechselfunktion (NC / NO). Es kann entweder mit AC- oder DC-Strom betrieben werden. Die Funktion “Flip-Flop” – der Relaisausgang ändert seinen Zustand nach jeder Statusänderung am Eingang.

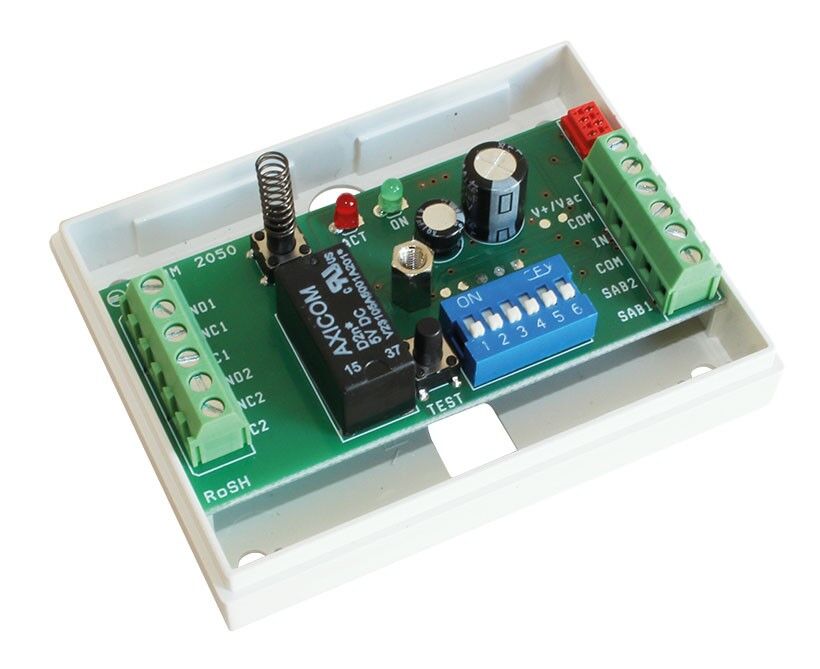

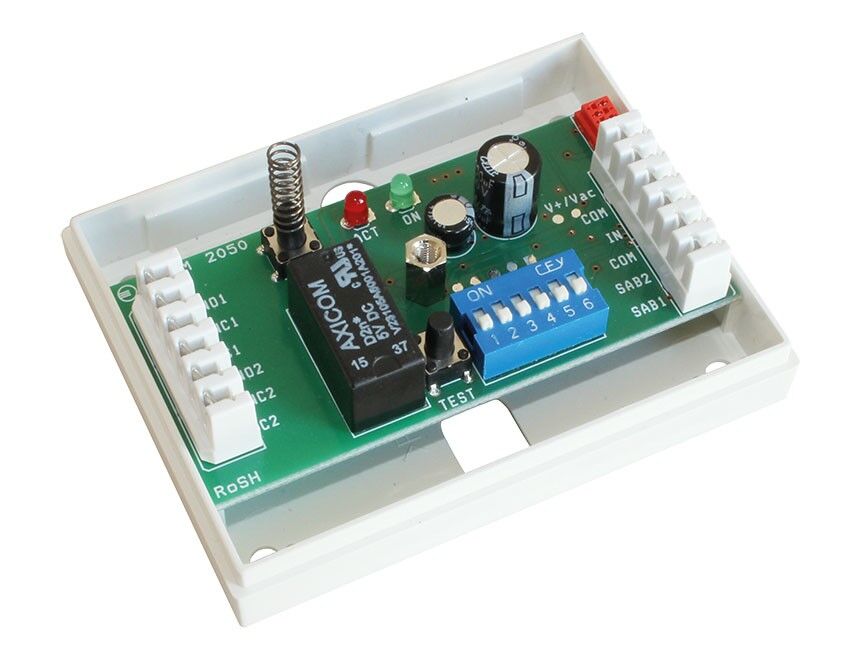

Lieferbar in zwei Varianten: ausgestattet mit LSA- oder Schraubklemmen mit Liftfunktion.”
| Attribute | Wert |
|---|---|
| Klemmentyp | LSA/LSA, Schraube/Schraube |
| Versorgungsspannung | AC 8-20 V, DC 7-30 V |
| Stromverbrauch | @12 VDC – 18 mA, @24 VDC – 11mA |
| Abmessungen (L x W x H) mm | 58 x 76 x 27 |
| Kabelabmessung – LSA-Klemmen (mm) | Ø 0,4 – 0,7 |
| Kabelabmessung – Schraubklemmen | 0,14 – 1 mm2 |
| Sabotagekontaktbelastung max. | 50 mA |
| Relaiskontaktbelastung max. | 30 V / 2 A |
| Produkttyp | Anschlussmaterial |
| Umgebung | Innenbereich |
| Zubehörtyp | Relaisplatine, Zeitrelais |
| Anschlussklemme | Kontaktkonfiguration, Sabotageschutz |
| Serie | Miniserien |
| Gehäuse | Kunststoff |
| Gehäusegröße | Mini |
| Produktreihe | Fatum |
| Produkteigenschaft | Aufputz |
| Produktname | E-Nr. | Beschreibung |
|---|---|---|
| 28050.01 | 5010316 | Zeitrelaisdose; 2A/30V; Sabotagekontakt; LSA |
| 28050.03 | 5010317 | Zeitrelaisdose; 2A/30V; Sabotagekontakt; Schraubklemme |
