MC 240

Magnetkontakt för infällnad, NC

EN 2
SBSC 2
VdS Klasse B
INCERT
CNPP 2

E-NR: 6332701

Kabellängd (m)

Beskrivning

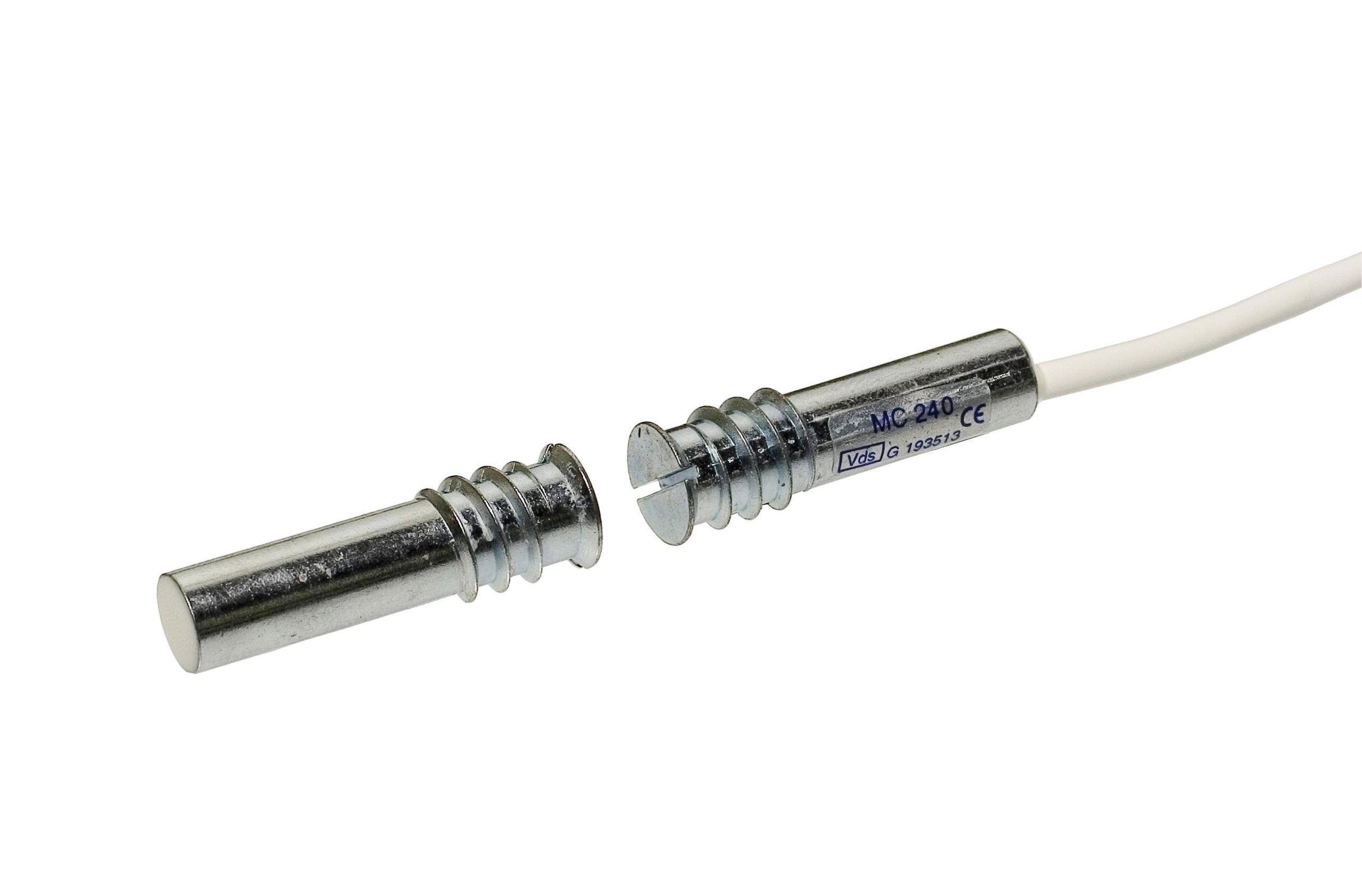

MC 240 är en universell magnetkontakt med NC funktion som kan användas både i larm och passersystem för bevakning av t.ex. dörrar, grindar och fönster mot obehörig öppning. Både kontakt- och magnetdelen är i metall och utformade som en skruv med gängor vilket möjliggör enkel montering i trä eller plast. MC 240 är en helkapslad kontakt enligt kapslingsklass IP 67. Med vårt omfattande utbud av installationstillbehör går det enkelt att montera kontakten både infällt och utanpåliggande även på metall och andra material. Med rätt val av tillbehör kan kontakten även monteras på ståldörrar, kassaskåp, garageportar, etc.

Detaljer

Attribut Värde
Kabellängd (m)

2m, 6m, 10m

Godkännanden

Class 1/2,FG, Class IIIA, CNPP 2124030001A0, EN 50131-2-6 Grade 2, GRADE 2 + RTC, INCERT B-582-1003, NF&A2P, SBSC 9-196, VdS G 193513 Class B

Kontaktdata

48 VDC / 500 mA / 10 VA

Kapslingsklass

IP 67

Borrdiameter mm

9-10

Magnettyp

Alnico 5

Sluter (trä) mm

27

Sluter (stål) mm

Depending from accessories used

Mått kontaktdel (L x Ø) mm

37 x 11

Mått magnetdel (L x Ø) mm

37 x 11

Kapsling

Metal

Produkttyp

Detektorer

Montering på stål

Med tillbehör

Miljö

Inomhus, Utomhus

Driftstemperatur

–40 – +70 °C

Klass

2

Produktgrupp

Magnetkontakt

Produktegenskap

Infälld

Användningsområde

Dörrar av trä, Ståldörrar

Säkerhetscertifiering och godkännanden

EN, F&P, FG, INCERT, NBU, NF&A2P, SBSC, VdS

Säkerhetsklass

2, B

Miljöklass

IIIA

Kontaktfunktion

NC

Dokument

Beställningsinformation

Produktnamn E-nr Beskrivning
MC 240 6332701 Magnetkontakt för infällnad, NC, 2 m kabel
MC 240-6 6332702 Magnetkontakt för infällnad, NC, 6 m kabel
MC 240-10 6332703 Magnetkontakt för infällnad, NC, 10 m kabel
MC 240-P1K 6332724 Magnetkontakt för infällnad, NC, 1K parallellmotstånd, 2 m kabel
MC 240-P2,2K 6332725 Magnetkontakt för infällnad, NC, 2,2K parallellmotstånd,2 m kabel
MC 240-C 6332704 Kontaktdel för infällnad utan magnet, NC, 6 m kabel

Schema

  • MC 200-4

    Aluminiumkapsling för MC 240, 246 and 247

  • MC 200-5

    Aluminiumdel med extra stark magnet för MC 240, 246 and 247

  • MC 200-6

    Aluminiumkapsling för golvmontage för MC 240, 246 and 247

  • MC 200-7

    Aluminiumkapsling för MC 240, 246 and 247

  • MC 200-8

    Aluminiumdel med extra stark magnet för MC 240, 246 and 247

  • MC 200-S11

    Plastadapter för MC 240, 246, 247, 250, 255, 270, 272, 275

  • MC 200-S12

    Plastadapter med stark magnet för MC 240, 246, 247 och 255

  • MC 200-S21

    Plastadapter för MC 240, 246, 247, 250, 255, 270, 272, 275

  • MC 200-S22

    Plastadapter med stark magnet för MC 240, 246, 247 och 255

  • MC 200-S3

    Plastkapsling
    för MC 240, 246 and 247

  • MC 200-S31

    Plastadapter för MC 240, 246, 247, 250, 255, 270, 272, 275

  • MC 200-S32

    Plastadapter med stark magnet för MC 240, 246, 247, 255
