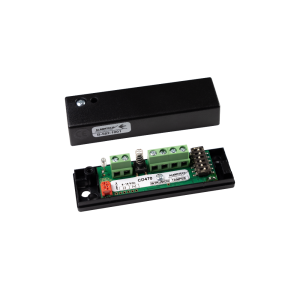

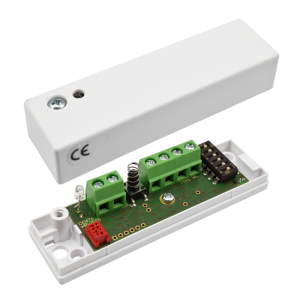

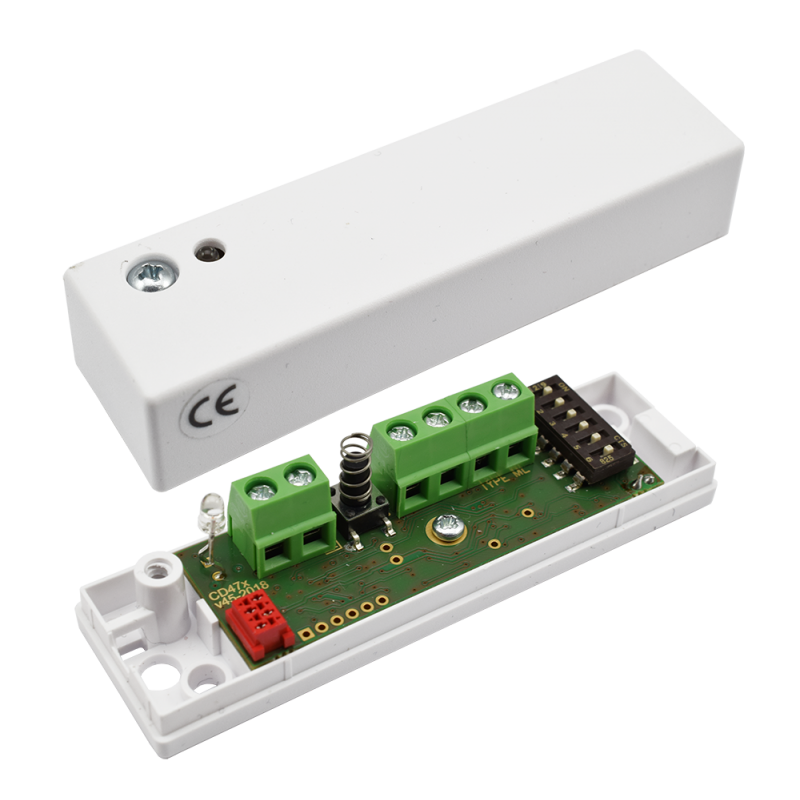

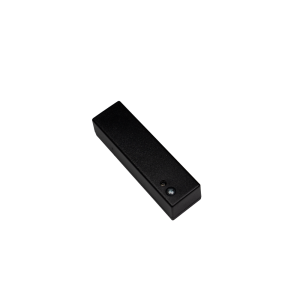

CD 470 erbjuder pålitlig övervakning mot angrepp med mekaniska verktyg. CD 470 är en selektivt avkännande vibrationsdetektor med 3 separata detektionskanaler: en integrationskanal/sågkanal för svaga signaler med lång varaktighet, en räknekanal som känner av stark påverkan på den övervakade ytan och en explosionskanal som känner av mycket starka signaler från t.ex. en explosion.
Känslighet och övriga inställningar väljs via DIP omkopplare. Detektorn har en LED för larmindikering och sabotageskydd mot bortbrytning och öppning av kapslingen. För montering på betong och tegelvägg skall monteringsplattan MP 550 med expanderbult användas. I besvärliga miljöer utomhus eller inomhus bör en speciell kapsling WH 500, med inbyggt värmeelement användas för att erhålla en lämplig temperatur och fuktighet för detektorn
CD 470 delar design med CD 475 men har inbyggda reläer för larm- och sabotageutgångarna. Detta medger att CD 470 kopplas direkt till larmets centralenhet, ingen analysatorenhet behövs. CD 470 polaritetsoberoende, precis som CD 475.
Egenskaper:
| Godkännanden | EN 50131-2-8 Grad 3, SBSC Klass 3, VdS G 121502 Class B |
|---|---|
| Larmutgång | R up to 30 Ω, Relay (Max 50V / 120 mA) |
| Larmindikering | DAY/NIGHT controlled, LED |
| Kapsling, Färg | ABS Plastic, white |
| Driftstemperatur | -40°C - +55°C |
| Kapslingsklass | IP 42 |
| Mått (L x W x H) mm | 80 x 23 x 20 mm |
| Hålltid larm | 4s (auto reset) or locks in alarm mode |
| Larmåterställning | Voltage breaking input (up to 1 V) |
| Sabotageutgång | R up to 30 Ω, Relay (Max 50V / 120 mA) |
| Inspänning | 6 VDC (NIGHT), 8 – 15 VDC (DAY) |
| Rayon de détection | up to 3m |
| DAG- och NATT-kontroll | DAY 8V, NIGHT 6V supply voltage |
| Low voltage alarm or fault in electronics | up to 5V is indicated by flashing LED |
| Strömförbrukning i vila / vid larm | 8,0 mA (12 V)/7,1 mA (12 V) |
| Klass | 3 |
