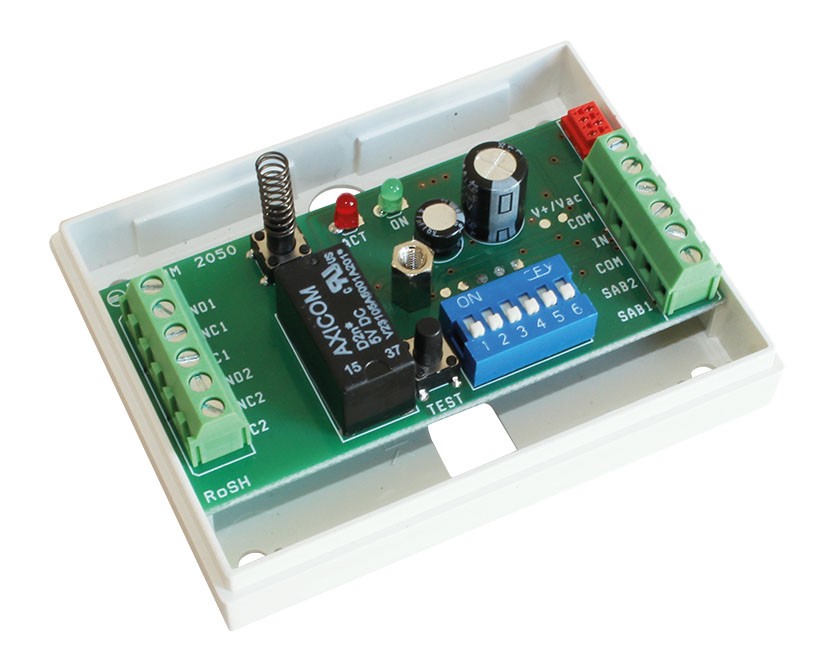

28050-T

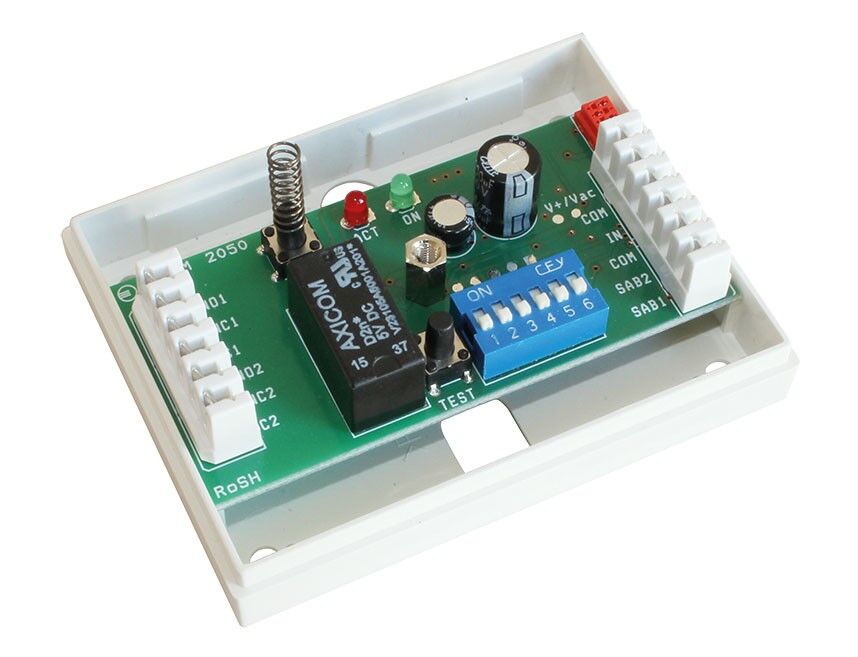

Tidsrelä med tillslagsfördröjning som möjliggör att man med en magnetkontakt eller en lågspänningsdetektor kan styra till eller från koppling av last upp till 2A /30V med en dubbelt växlande (NC/NO) reläfunktion.
Tillslagsfördröjning innebär att reläet, när det fått styrsignal, inte börjar dra innan inställd tid passerat.
Den har en inbyggd programmerbar timerfunktion för TILL- och FRÅN- slag. Timern ställs in med en DIP-switch.
Styrenheten kan matas med AC eller DC.
Tidsrelät har också en ”Flip-flop” funktion, det vill säga att reläets utgång byter status efter varje ändring av ingången (även kallad asynkron T flip-flop).

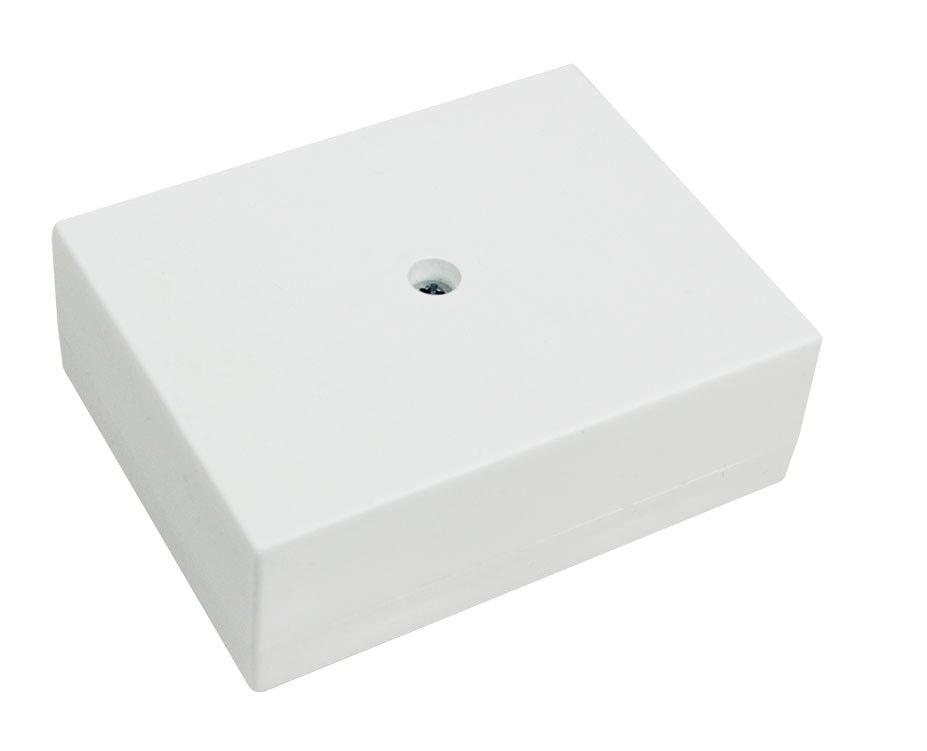

Tidsrelät kan monteras i Fatumlådan 4101.

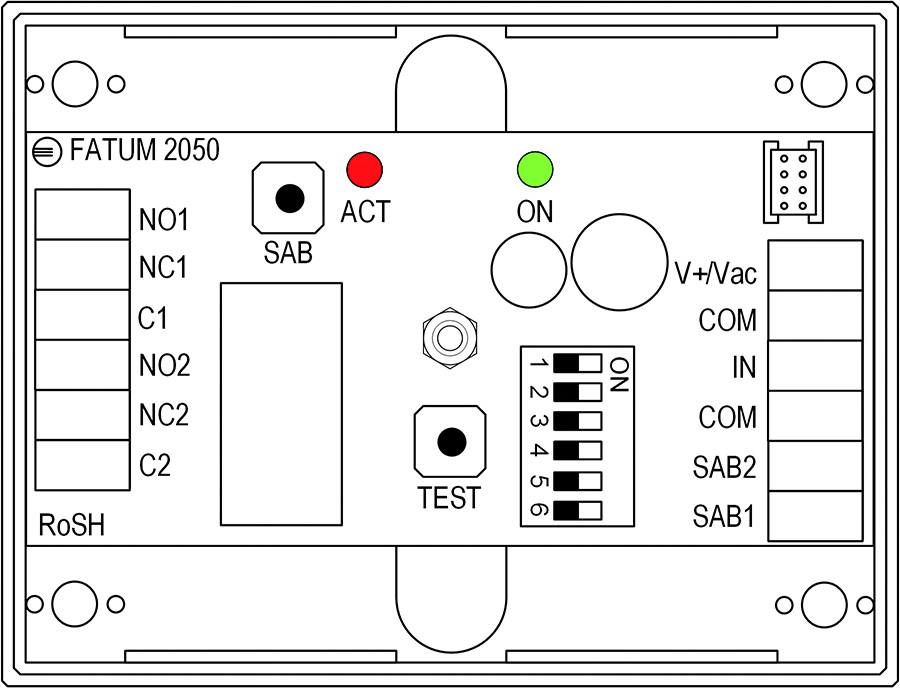

Timerfunktioner som aktiverar reläet programmeras med hjälp av DIP-switchen:

• DIP1 – DIP5: Tidsinställningar
  • Timer FRÅN - relä följer ingångsstatus,
  • Timer FRÅN – flip-flop funktion, relä byter status efter varje ändring av ingång,
  • Timer TILL, tillslagsfördröjning och varaktighet ställs med DIP 1-5
• DIP6: Tillstånd på ingång som triggar timer och relä

Det finns 6 olika modeller med olika tillslagsfördröjning och varaktighet enligt följande:

28050-T

DIP1 – DIP5: Inställningar, tillslagsfördröjning (Timer ON)
Relä slår av när trigger släpper, slår inte på om tiden inte uppnås.
Tidsintervall sekunder:
Tillslagsfördröjning 1-20 sek

DIP1 – DIP5: Inställningar, tillslagsfördröjning och varaktighet (Timer ON)
Tillslagsfördröjningen aktiveras efter 2s trigger, reläet släpper efter uppnådd varaktighet.
Ny trigger under varaktigheten gör att reläet släpper.
Tidsintervall sekunder:
Tillslagsfördröjning 3-60 sek
Varaktighet 2-60 sek

28050-T2

DIP1 – DIP5: Inställningar, tillslagsfördröjning (Timer ON)
Relä slår av när trigger släpper, slår inte på om tiden inte uppnås.
Tidsintervall sekunder:
Tillslagsfördröjning 1-20 sek

DIP1 – DIP5: Inställningar, tillslagsfördröjning och varaktighet (Timer ON)
Tillslagsfördröjningen aktiveras efter 2s trigger, reläet släpper efter uppnådd varaktighet.
Ny trigger under varaktigheten gör att reläet släpper.
Tidsintervall sekunder:
Tillslagsfördröjning 3-60 sek
Varaktighet 10-7200 sek (2h)

28050-T3

DIP1 – DIP5: Inställningar, tillslagsfördröjning (Timer ON)
Relä slår av när trigger släpper, slår inte på om tiden inte uppnås.
Tidsintervall sekunder:
Tillslagsfördröjning 1-20 sek

DIP1 – DIP5: Inställningar, tillslagsfördröjning och varaktighet (Timer ON)
Tillslagsfördröjningen aktiveras direkt vid trigger, reläet släpper efter uppnådd varaktighet.
Ny trigger under varaktigheten gör att reläet släpper och ny tillslagsfördröjning påbörjas.
Tidsintervall sekunder:
Tillslagsfördröjning 3-60 sek
Varaktighet 2-60 sek

28050-T4

DIP1 – DIP5: Inställningar, tillslagsfördröjning (Timer ON)
Relä slår av när trigger släpper, slår inte på om tiden inte uppnås.
Tidsintervall sekunder:
Tillslagsfördröjning 1-300 sek

DIP1 – DIP5: Inställningar, tillslagsfördröjning och varaktighet (Timer ON)
Tillslagsfördröjningen aktiveras direkt vid trigger, reläet släpper efter uppnådd varaktighet.
Ny trigger under varaktigheten gör att reläet släpper och ny tillslagsfördröjning påbörjas.
Tidsintervall sekunder:
Tillslagsfördröjning 3-60 sek
Varaktighet 2-60 sek

28050-T5

DIP1 – DIP5: Inställningar, tillslagsfördröjning (Timer ON)
Relä slår av när trigger släpper, slår inte på om tiden inte uppnås.
Tidsintervall sekunder:
Tillslagsfördröjning 1-300 sek

DIP1 – DIP5: Inställningar, tillslagsfördröjning och varaktighet (Timer ON)
Tillslagsfördröjningen aktiveras direkt vid trigger, reläet släpper efter uppnådd varaktighet.
Ny trigger under varaktigheten gör att reläet släpper och ny tillslagsfördröjning påbörjas.
Reläet släpper efter inställd tid även om triggern fortfarande är aktiv.
Tidsintervall sekunder:
Tillslagsfördröjning 0-20 sek
Varaktighet 2-60 sek

28050-T6

DIP1 – DIP5: Inställningar, tillslagsfördröjning (Timer ON)
Relä slår av när trigger släpper, slår inte på om tiden inte uppnås.
Tidsintervall sekunder:
Tillslagsfördröjning 1-20 sek

DIP1 – DIP5: Inställningar, tillslagsfördröjning och varaktighet (Timer ON)
Tillslagsfördröjningen aktiveras direkt vid trigger, reläet släpper efter uppnådd varaktighet.
Knappen/triggern måste vara aktiv under hela tillslagsfördröjningen, annars slår aldrig reläet till. Reläet släpper efter inställd aktiv tid, oavsett om triggern fortfarande är aktiv eller inte.
Tidsintervall sekunder:
Tillslagsfördröjning 3-60 sek
Varaktighet 2-60 sek
