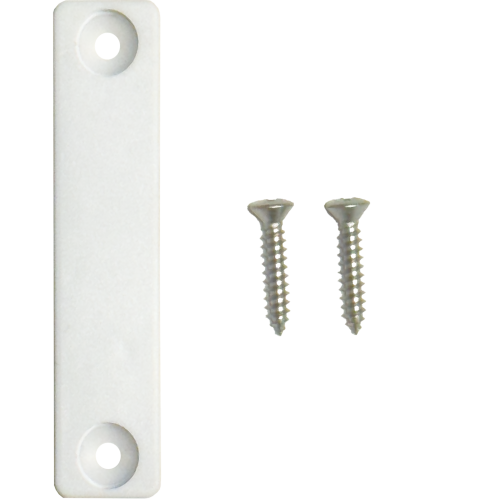

MC 700-1E
Dystans z tworzywa sztucznego do magnesu i/lub elementów stykowych MC 740-E.

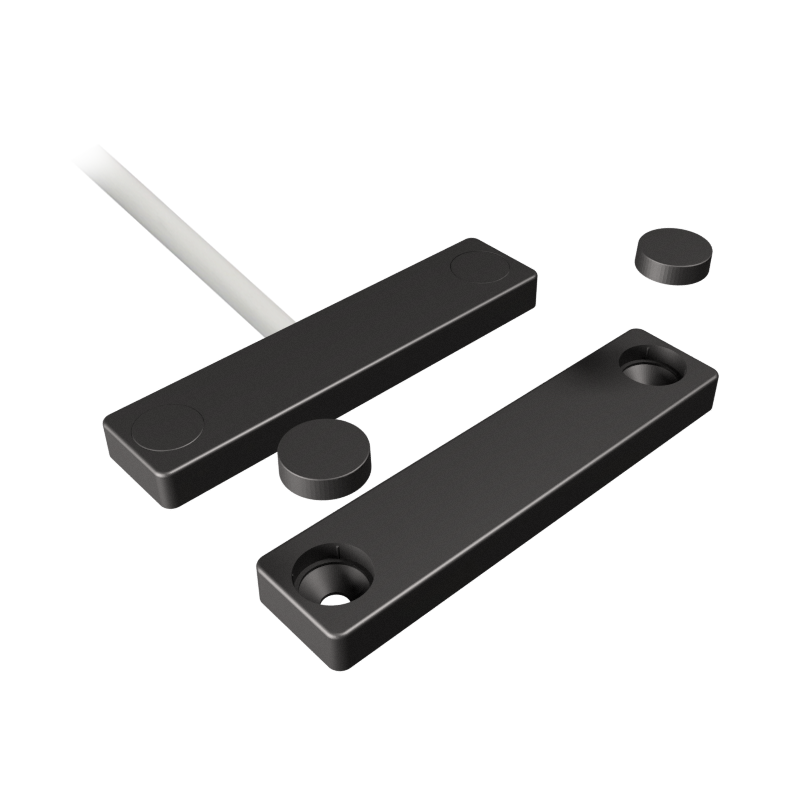

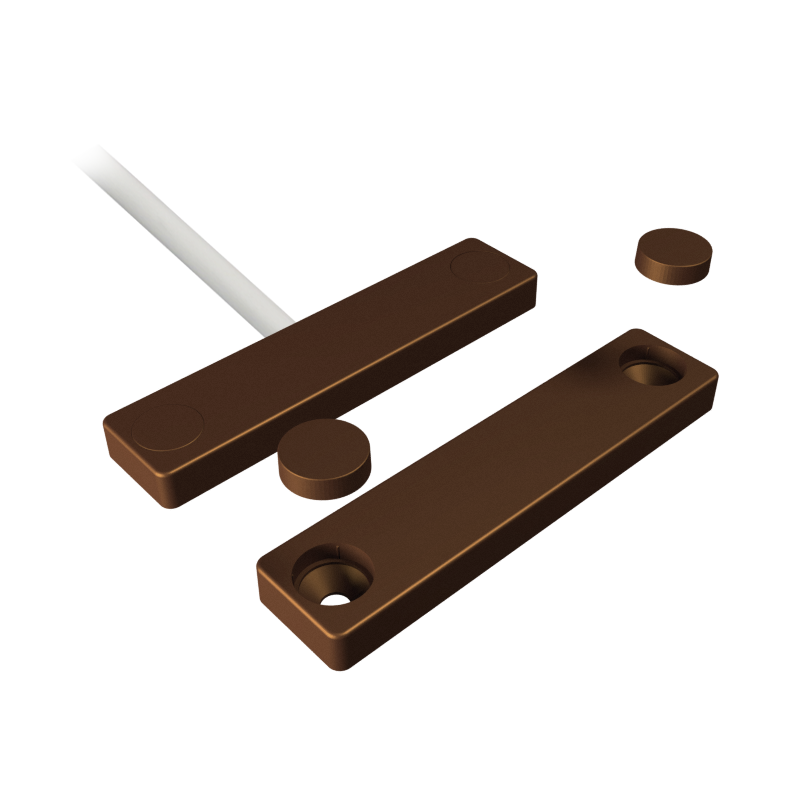

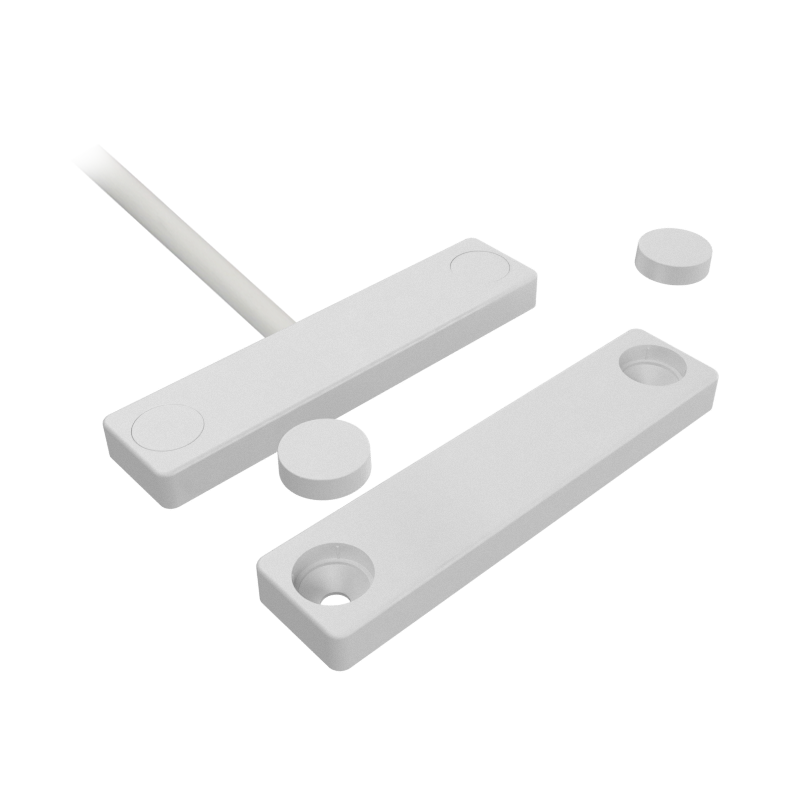

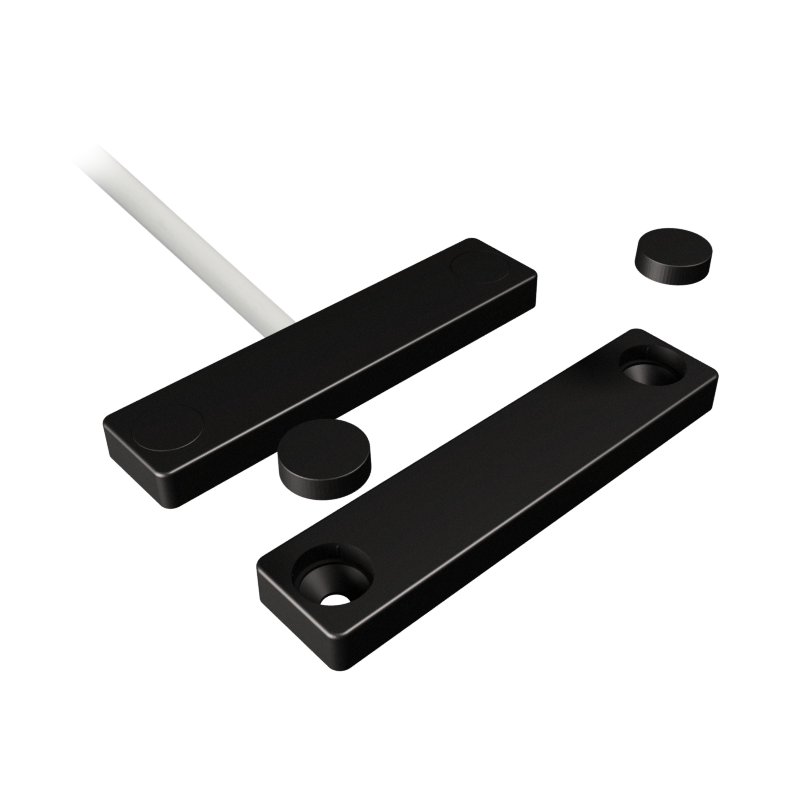

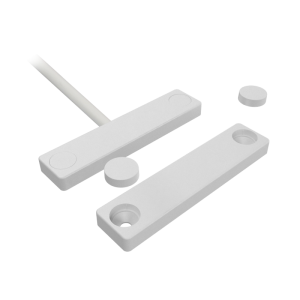

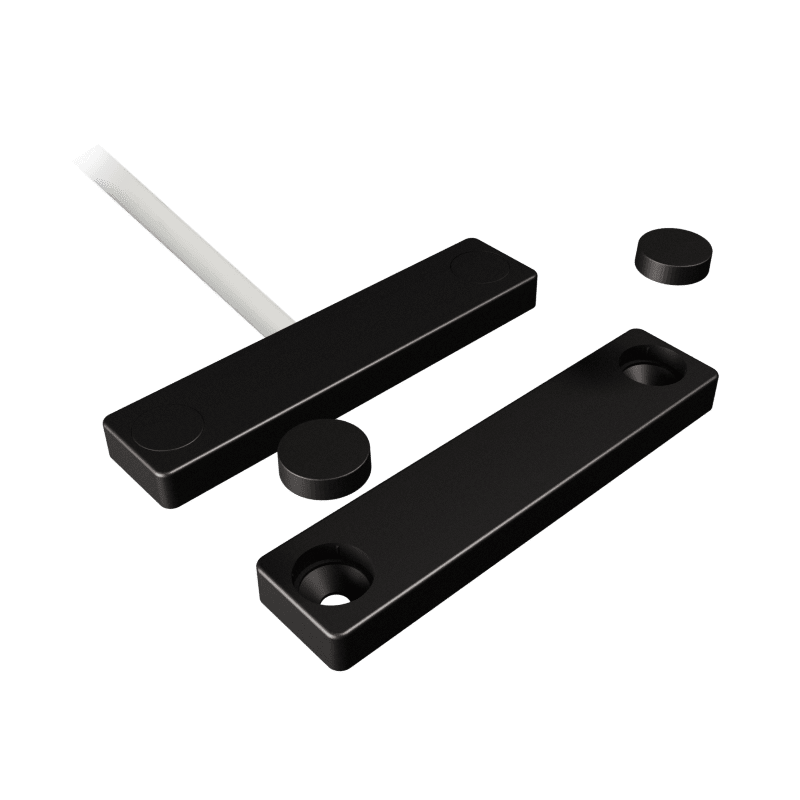

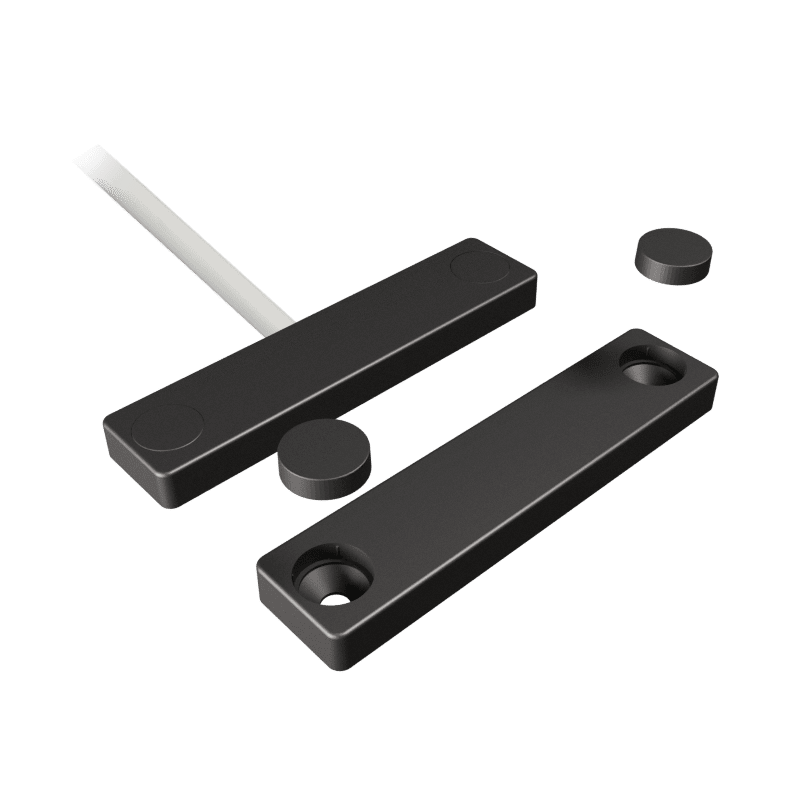

MC 740-E z wbudowanymi rezystorami
Płaski kontakt magnetyczny, montaż powierzchniowy,NC, z wbudowanymi rezystorami
E-NR: –
Wbudowane oporniki
MC 740-E jest kontaktem magnetycznym z funkcją przełącznika NC. Do stosowania w SSWiN oraz systemach kontroli dostępu w celu sygnalizacji nieuprawnionego otwarcia zabezpieczanych okien i drzwi.

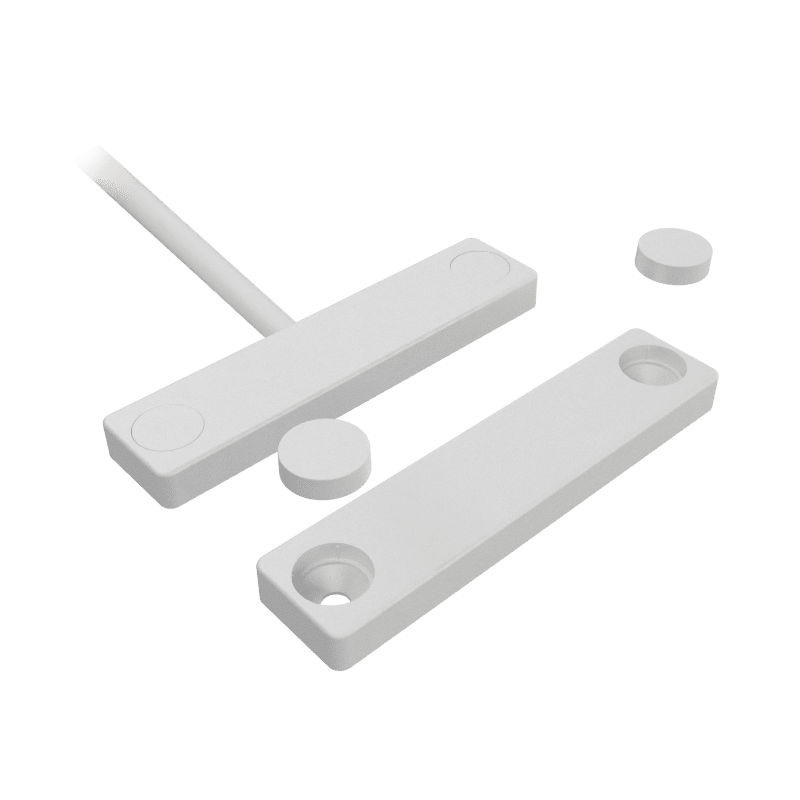

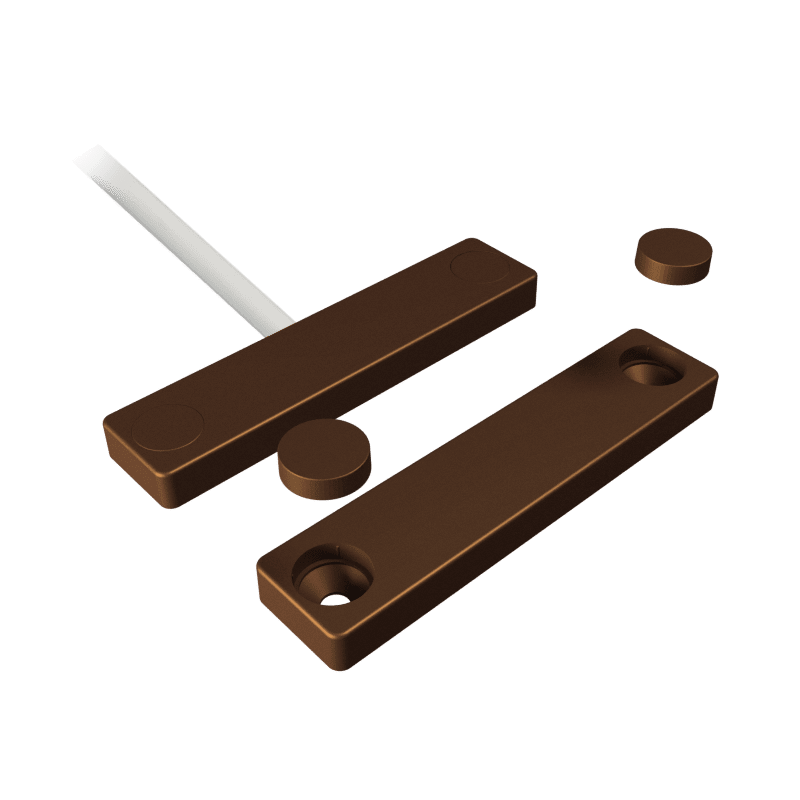

Posiada wyprowadzenie kablowe, boczne. Obydwa elementy czujnika, kontaktron i magnes, umieszczone są w plastikowych, wodoszczelnych obudowach. Zestaw doskonały do montażu w miejscach z mocno ograniczoną przestrzenią (miedzy oknem a żaluzją czy okiennicą).
Z pokrywka na otwory na ṡruby.
| Atrybuty | Wartość |
|---|---|
| Wbudowane oporniki | 1 x 1K, 1 x 2,2K, 1 x 3,3K, 1 x 4,7K, 2 x 1K, 2 x 2,2K, 2 x 3,3K, 2 x 4,7K, 2 x 5,6K |
| Certyfikaty | Class 1/2,F&P, class B, Class IIIA, CNPP 2124030004A0, EN 50131-2-6 Grade 2, FG, GRADE 2 + RTC, INCERT B-582-1003, NF&A2P, SBSC 9-216, VdS G 116504 |
| Dane styków kontaktu | 48 VDC / 500 mA / 10 VA |
| Temperatura pracy | -40°C – +70°C |
| Klasa ochronna obudowy | IP 67 |
| Odległość zamknięcia (drewno) mm | 37 |
| Odległość zamknięcia (stal) mm | X |
| Wymiary styku (L x Ø) mm | 60 x 14 x 5 |
| Wymiary magnesu (L x W x H) mm | 60 x 14 x 5 |
| Stopień | 2 |
| Certyfikaty bezpieczeństwa i schematy zatwierdzeń | EN, F&P, FG, INCERT, SBSC, VdS |
| Klasa bezpieczeństwa | 2, B |
| Klasa środowiskowa | IIIA |
| Nazwa produktu | E-nr | Opis |
|---|---|---|
| MC 740-E-P1K | Kontakt magnetyczny powierzchniowy, NC, rezystor 1K równolegle z kontaktronem, kabel 2m | |
| MC 740-E-P1K-BL | Kontakt magnetyczny powierzchniowy, czarny, NC, rezystor 1K równolegle z kontaktronem, kabel 2m | |
| MC 740-E-P2,2K | Kontakt magnetyczny powierzchniowy, NC, rezystor 2,2K równolegle z kontaktronem, kabel 2m | |
| MC 740-E-P2,2K-BL | Kontakt magnetyczny powierzchniowy, czarny, NC, rezystor 2,2K równolegle z kontaktronem, kabel 2m | |
| MC 740-E-P3,3K | Kontakt magnetyczny powierzchniowy, NC, rezystor 3,3K równolegle z kontaktronem, kabel 2m | |
| MC 740-E-P3,3K-BL | Kontakt magnetyczny powierzchniowy, czarny, NC, rezystor 3,3K równolegle z kontaktronem, kabel 2m | |
| MC 740-E-P4,7K | Kontakt magnetyczny powierzchniowy, NC, rezystor 4,7K równolegle z kontaktronem, kabel 2m | |
| MC 740-E-P4,7K-BL | Kontakt magnetyczny powierzchniowy, czarny, NC, rezystor 4,7K równolegle z kontaktronem, kabel 2m | |
| MC 740-E-P1K0S1K0-6 | Kontakt magnetyczny powierzchniowy, NC, rezystor 2x1K równolegle i szeregowo z kontaktronem, kabel 6m | |
| MC 740-E-P1K0S1K0-6BL | Kontakt magnetyczny powierzchniowy, czarny, NC, rezystor 2x1K równolegle i szeregowo z kontaktronem, kabel 6m | |
| MC 740-E-P2K2S2K2-6 | Kontakt magnetyczny powierzchniowy, NC, rezystor 2×2,2K równolegle i szeregowo z kontaktronem, kabel 6m | |
| MC 740-E-P2K2S2K2-6BL | Kontakt magnetyczny powierzchniowy, czarny, NC, rezystor 2×2,2K równolegle i szeregowo z kontaktronem, kabel 6m | |
| MC 740-E-P3K3S3K3-6 | Kontakt magnetyczny powierzchniowy, NC, rezystor 2×3,3K równolegle i szeregowo z kontaktronem, kabel 6m | |
| MC 740-E-P3K3S3K3-6BL | Kontakt magnetyczny powierzchniowy, czarny, NC, rezystor 2×3,3K równolegle i szeregowo z kontaktronem, kabel 6m | |
| MC 740-E-P4K7S4K7-6 | Kontakt magnetyczny powierzchniowy, NC, rezystor 2×4,7K równolegle i szeregowo z kontaktronem, kabel 6m | |
| MC 740-E-P4K7S4K7-6BL | Kontakt magnetyczny powierzchniowy, czarny, NC, rezystor 2×4,7K równolegle i szeregowo z kontaktronem, kabel 6m | |
| MC 740-E-P5K6S5K6-6 | Kontakt magnetyczny powierzchniowy, NC, rezystor 2×5,6K równolegle i szeregowo z kontaktronem, kabel 6m | |
| MC 740-E-P5K6S5K6-6BL | Kontakt magnetyczny powierzchniowy, czarny, NC, rezystor 2×5,6K równolegle i szeregowo z kontaktronem, kabel 6m |
