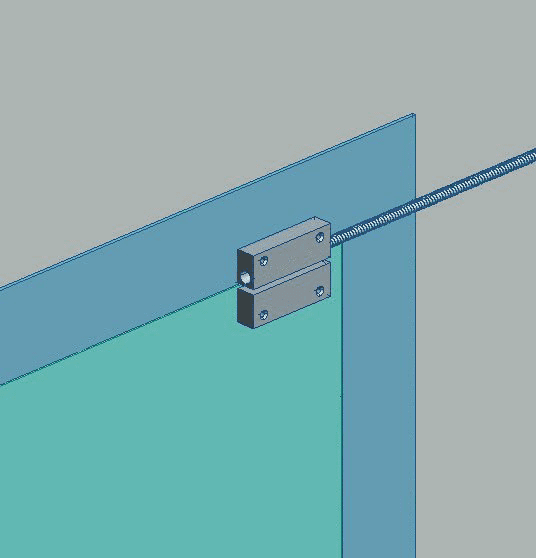

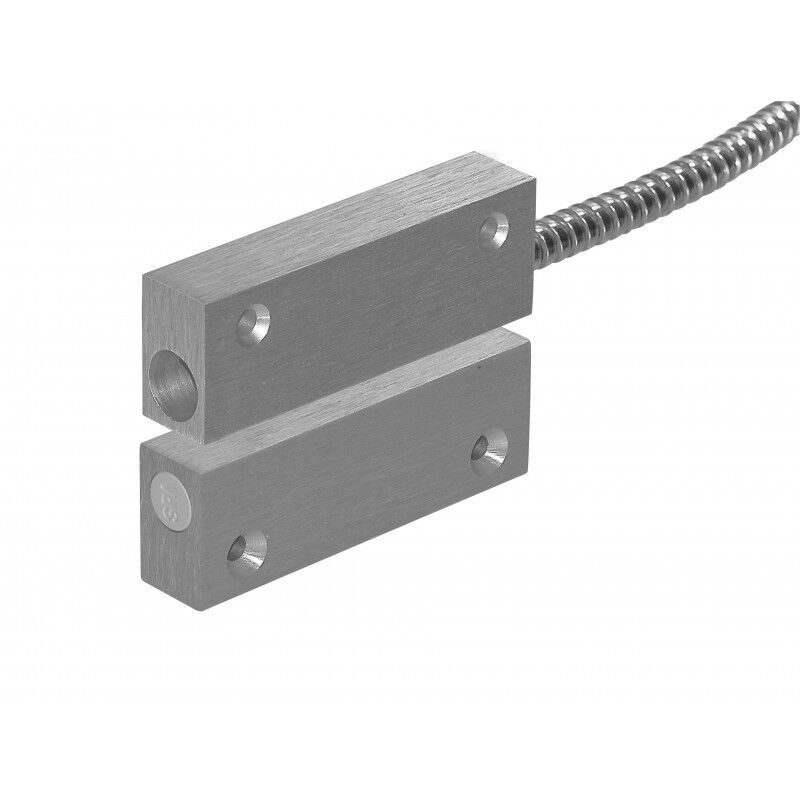

Zestaw MC 270-S45 przeznaczony jest do użycia w SSWiN oraz w systemach kontroli dostępu o podwyższonym standardzie bezpieczeństwa. Stosowany w warunkach wymagających zwiększonej trwałości czujnika, np. w montażu na bramach garażowych, przemysłowych, itp. Składa się z części kontaktronowej o funkcji przełącznika NC w aluminiowej obudowie MC 200-4 oraz silnego magnesu w aluminiowej obudowie MC 200-5. Silny magnes zapewnia dużą odległość zamknięcia.
Uwaga. Nie zaleca się zestawu do powierzchni stalowych.
| Wbudowane oporniki | 1 x 1K, 1 x 2,2K, 1 x 3,3K, 1 x 4,7K, 2 x 1K, 2 x 2,2K, 2 x 3,3K, 2 x 4,7K, 2 x 5,6K |
|---|---|
| Certyfikaty | Class 3/4,F&P, Class IIIA, EN 50131-2-6 Grade 3, INCERT B-582-1003, NBÚ CZ Typ 3, NBÚ SK Typ 3, SBSC 9-205, VdS G 116029 Class C |
| Dane styków kontaktu | 48 VDC / 500 mA / 10 VA |
| Temperatura pracy | -40°C – +70°C |
| Klasa ochronna obudowy | IP 67 |
| Odległość zamknięcia (drewno) mm | 34 |
| Odległość zamknięcia (stal) mm | X |
| Dimensions du commutateur (L x Ø) mm | 74 x 25 x 15 |
| Wymiary magnesu (L x W x H) mm | 74 x 25 x 15 |
| Montaż na stali | Wyłącznie z użyciem akcesoriów |
| Odległość sabotażowa (drewno) mm | 20 |
| Normalna operacja | 12 VDC |
| Stopień | 3 |
