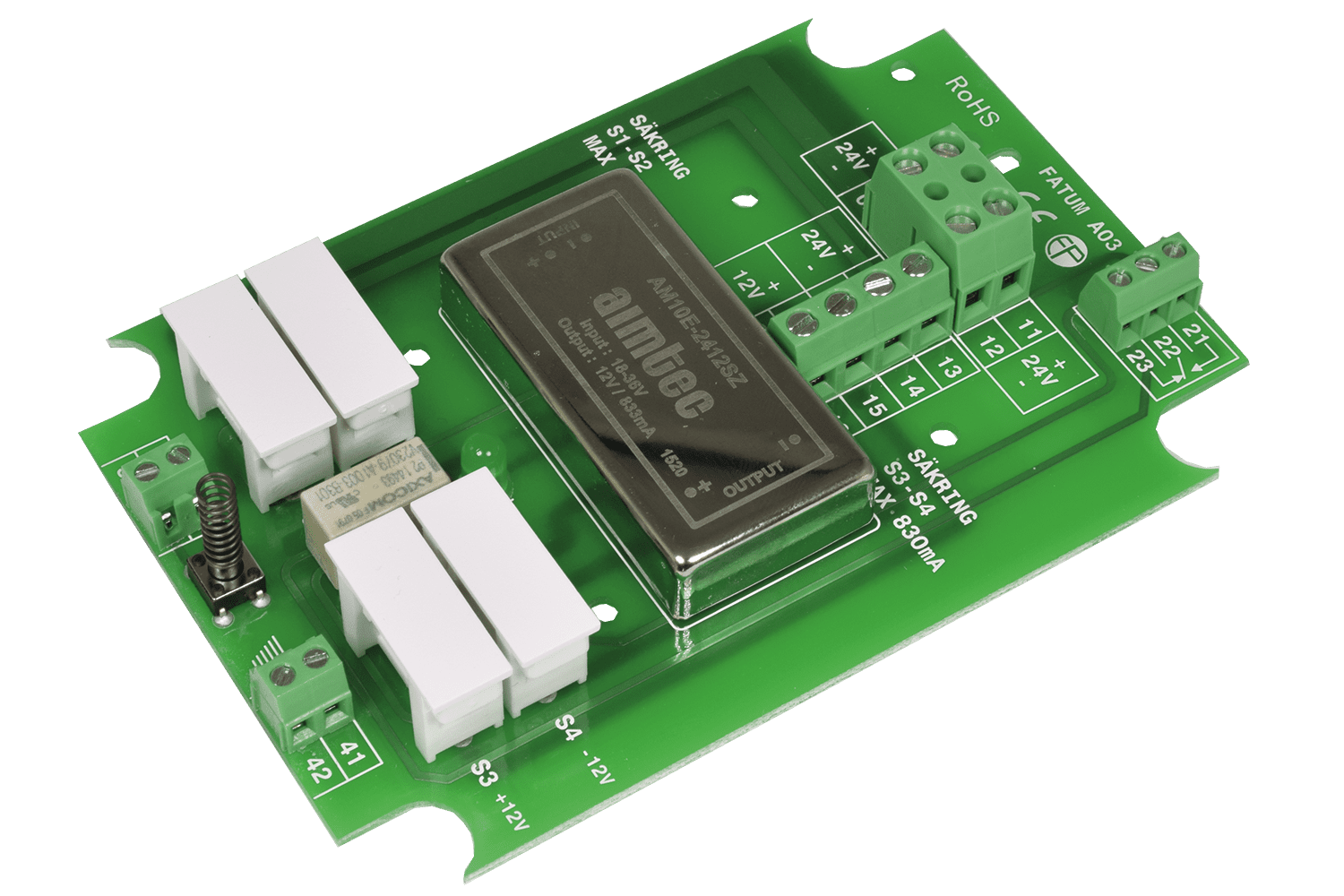

Moduł przyłączeniowy do instalacji alarmowych, kontroli dostępu itp.
Konwerter DC/DC, 24V do 12V, 830mA.
Wejścia:
24 VDC (01/02)
Wyjście:
12 VDC zabezpieczone (S3/S4)
24 VDC zabezpieczone (S1/S2)
24 VDC niezabezpieczone (11/12)
Przełącznik sabotażowy (31/32)
Zasada działania:
Podczas normalnej pracy wyjścia 22 i 23 są zwarte
W przypadku błędu wyjścia 21 i 22 są zwarte
Uziemienie: (41,42)
| Wyjście przekaźnika | 12 VDC/830 mA, 15A, 24 VDC/3 |
|---|---|
| Max. obciążenie - terminale | 24 VDC |
| Max. obciążenie styków sabotażowych | 50 mA |
| Wymiar przewodów - wejście | 0,2 - 2,5 mm2 |
| Wymiary przewodów - wyjście | 0,14 - 1,5 mm2 |
| Wymiary (L x W) | 116 x 80 |
