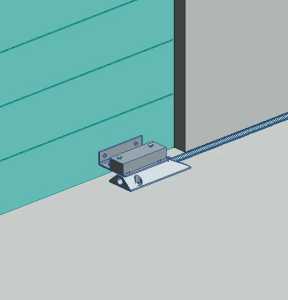

L’ensemble MC 270-S56 est destiné aux environnements exigeants qui nécessitent un contact haute sécurité plus robuste à installer sur des portes de garage ou des portails industriels de type rabattable ou basculant, etc.

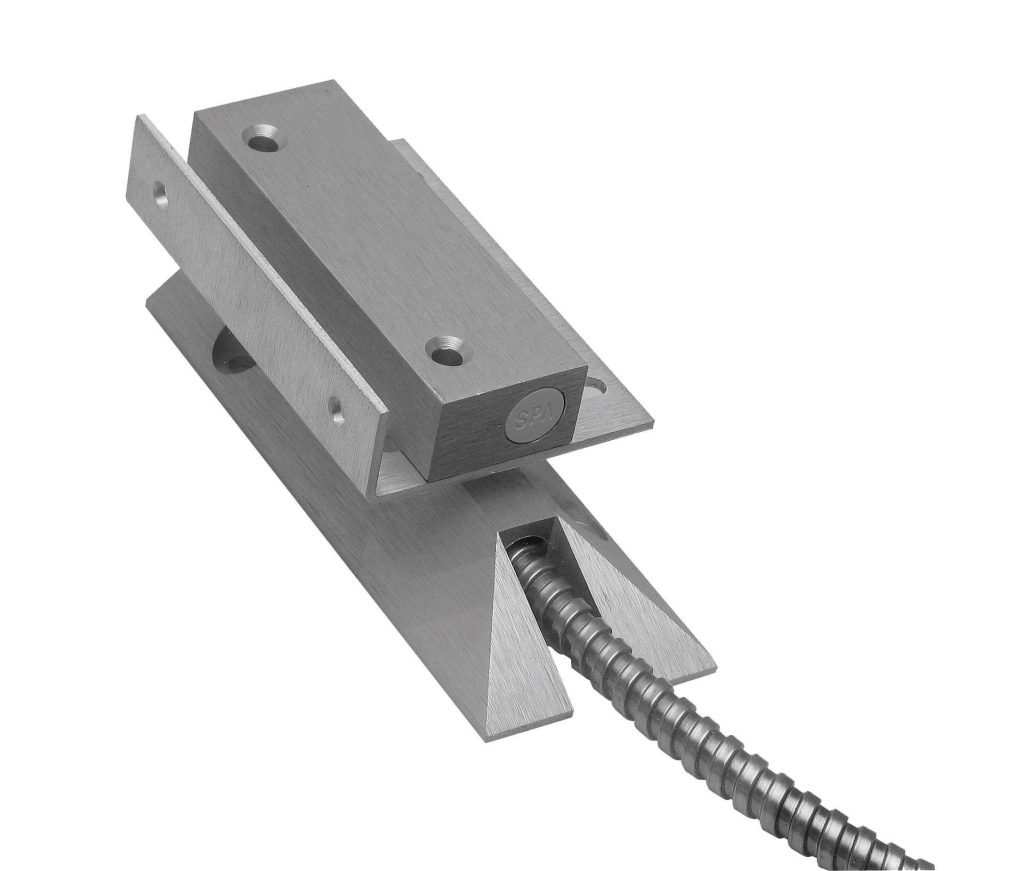

Il est composé d’un interrupteur MC 270-C avec contact NC monté dans un coffret en aluminium MC 200-6, et d’un aimant particulièrement puissant, également protégé par un coffret en aluminium, MC 200-5, ce qui permet une grande distance d’ouverture.
La pièce à monter dans le sol peut supporter le poids d’un véhicule. L’équerre en ‹‹ L ›› (MC L) livrée avec le contact permet d’ajuster l’aimant sur la porte et facilite le montage.
L’ensemble MC 270-S56 contient une gaine armée de 1,0 mètre (MC T4).
| Certifications | Class 3/4,F&P, Class IIIA, EN 50131-2-6 Grade 3, INCERT B-582-0013, NBÚ CZ Typ 3, NBÚ SK Typ 3, SBSC 9-205, VdS G 116030 Class C |
|---|---|
| Cote commutateur | 48 VDC / 500 mA / 10 VA |
| Température de fonctionnement | -40°C – +70°C |
| Indice de protection | IP 67 |
| Aimant (type) | Alnico 5 |
| Distance de fermeture (bois) mm | 36 |
| Distance de fermeture (acier) mm | 30 |
| Matériau du coffret | Aluminium |

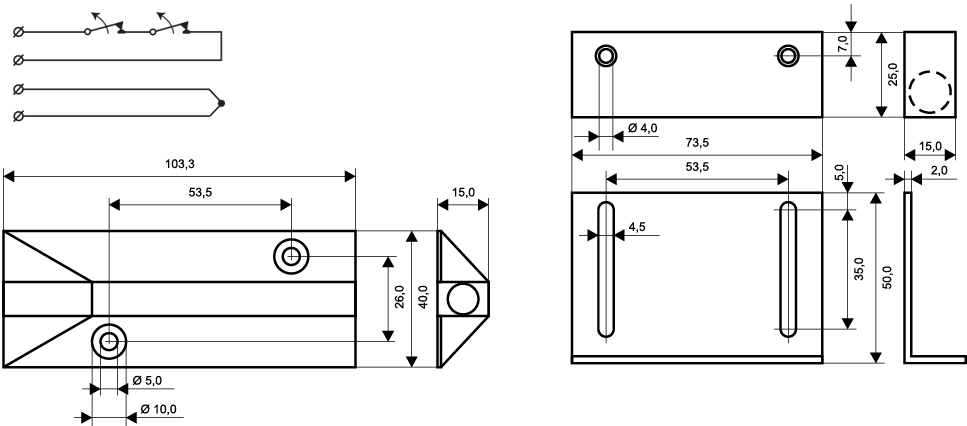

| Dimensions du commutateur (L x l x h) mm | 104 x 40 x 15 |
| Dimensions de l’aimant (L x Ø) mm | 74 x 25 x 15 |
| Distance de sabotage (bois) mm | 20 |
| Distance de sabotage (acier) mm | 17 |
| Grade | 3 |
