MC 246

Contacto magnético, Grado 2, NC/NA, 5 hilos, metal

EN 2
SBSC 2
INCERT
F&P
CNPP 2

E-NR: 6332710

Longitud del cable (m)

Descripción

El MC 246 es un contacto magnético universal con la función (NC / NA: normalmente cerrado / normalmente abierto) que puede ser utilizado en sistemas de alarma y de control de acceso, para la protección de puertas y ventanas contra la apertura no autorizada.

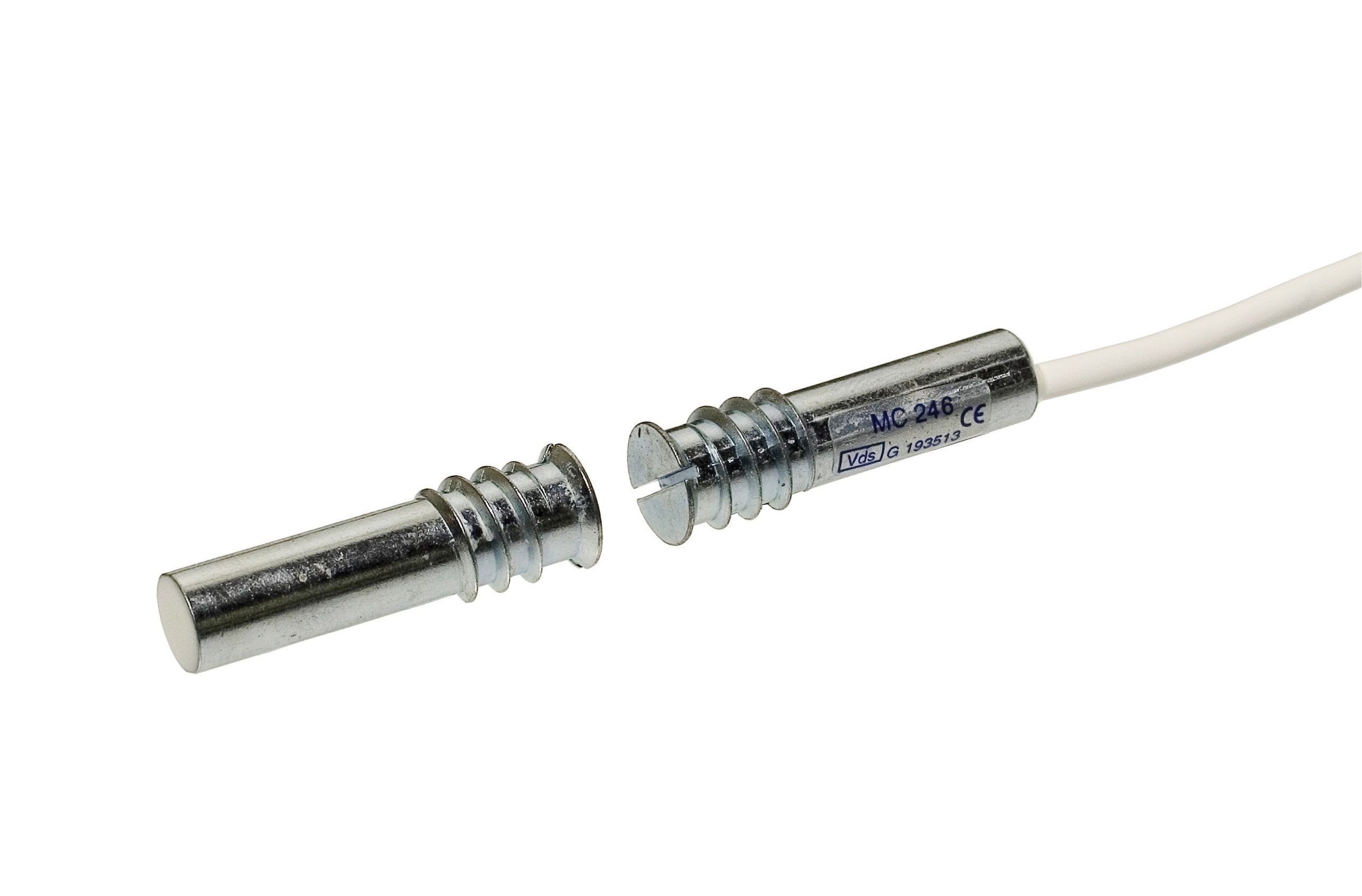

Tanto el contacto como el imán están revestidos de metal y tienen forma de tornillo, permitiendo un fácil montaje en madera o plástico. Con nuestra amplia gama de accesorios para su instalación, se puede hacer un montaje empotrado o en superficie sobre metal y otros materiales.

Con los accesorios adecuados se puede montar en puertas de acero, cajas fuertes, puertas de garaje, etc.

Detalles

Atributos Valor
Longitud del cable (m)

2m, 6m, 10m

Certificado

Class 1/2,F&P, Class IIIA, CNPP 2124030001B0, EN 50131-2-6 Grade 2, FG, GRADE 2 + RTC, INCERT B-582-1002, NF&A2P, SBSC 9-197

Capacidad límite máx

48 VDC / 250 mA / 5 VA

Temperatura de funcionamiento

-40°C – +70°C

Grado de protección

IP 67

Diámetro mm

9-10

GAP (materiales no magnéticos) mm

18

GAP (material magnético) mm

X

Medidas del conector (L x Ø) mm

37 x 11

Medidas del imán (L x Ø) mm

37 x 11

Material de la carcasa

Metal

Grado

2

Montaje sobre acero

Con accesorios

Tipo de producto

Detectores

Entorno

Exterior, Interior

Grupo de productos

Contacto magnético

Característica del producto

Empotrado

Certificación de seguridad y esquemas de homologación

EN, F&P, FG, INCERT, NF&A2P, SBSC

Clase de seguridad

2

Clase ambiental

IIIA

Función

NC/NO

Documentos

Información del pedido

Nombre del producto E-nr Descripción
MC 246 6332710 Contacto magnético, NC/NA, cable de 2 m
MC 246-6 6332711 Contacto magnético, NC/NA, cable de 6 m
MC 246-10 6332712 Contacto magnético, NC/NA, cable de 10 m
MC 246-C 6332713 Parte del contacto de MC 246, 6 m de cable de 4 núcleos, para usar con accesorios que tengan su propio imán

Esquemas

  • MC 200-4

    Carcasa de aluminio para MC 240, 246 y 247

  • MC 200-5

    Cubierta de aluminio con imán potente para MC 240, 246 y 247

  • MC 200-6

    Cubierta de aluminio para montaje en suelo para MC 240, 246 y 247

  • MC 200-7

    Cubierta de aluminio para MC 240, 246 y 247

  • MC 200-8

    Carcasa de aluminio con imán potente para MC 240, 246 y 247

  • MC 200-S11

    Adaptador de plástico para MC 240, 246, 247, 250, 255, 270, 272, 275

  • MC 200-S12

    Adaptador con potente imán extra para MC 240, 246, 247 y 255

  • MC 200-S21

    Adaptador de plástico para MC 240, 246, 247, 250, 255, 270, 272, 275

  • MC 200-S22

    Adaptador con potente imán extra para MC 240, 246, 247 y 255

  • MC 200-S3

    Carcasa de plástico para MC 240, 246 y 247

  • MC 200-S31

    Adaptador de plástico para MC 240, 246, 247, 250, 255, 270, 272, 275

  • MC 200-S32

    Adaptador con potente imán extra para MC 240, 246, 247, 255
