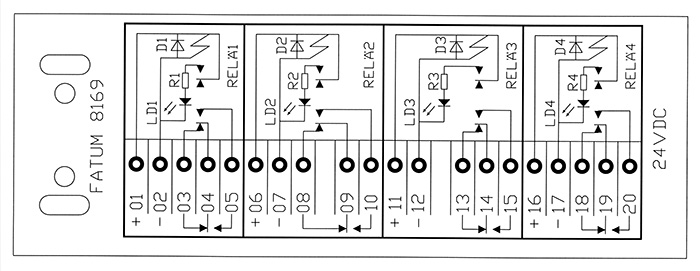

Bloque de relé con 4 relés, 24 VCC. Diodo conectado en paralelo con bobina. Diodo de protección.
1 interruptor conmutado en cada uno de los relés. La placa de identificación ya está montada sobre el bloque (etiqueta de identificación incluida).
Certificado bajo la norma UL 94 V-0.

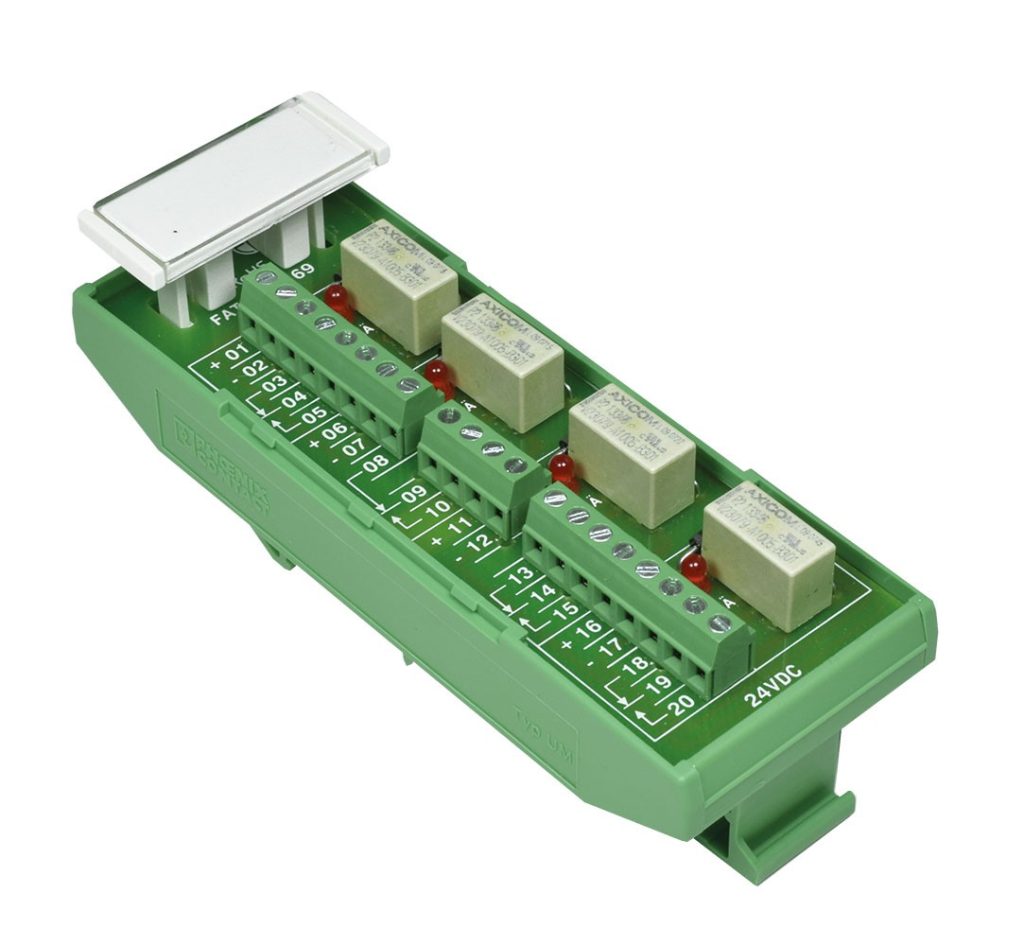

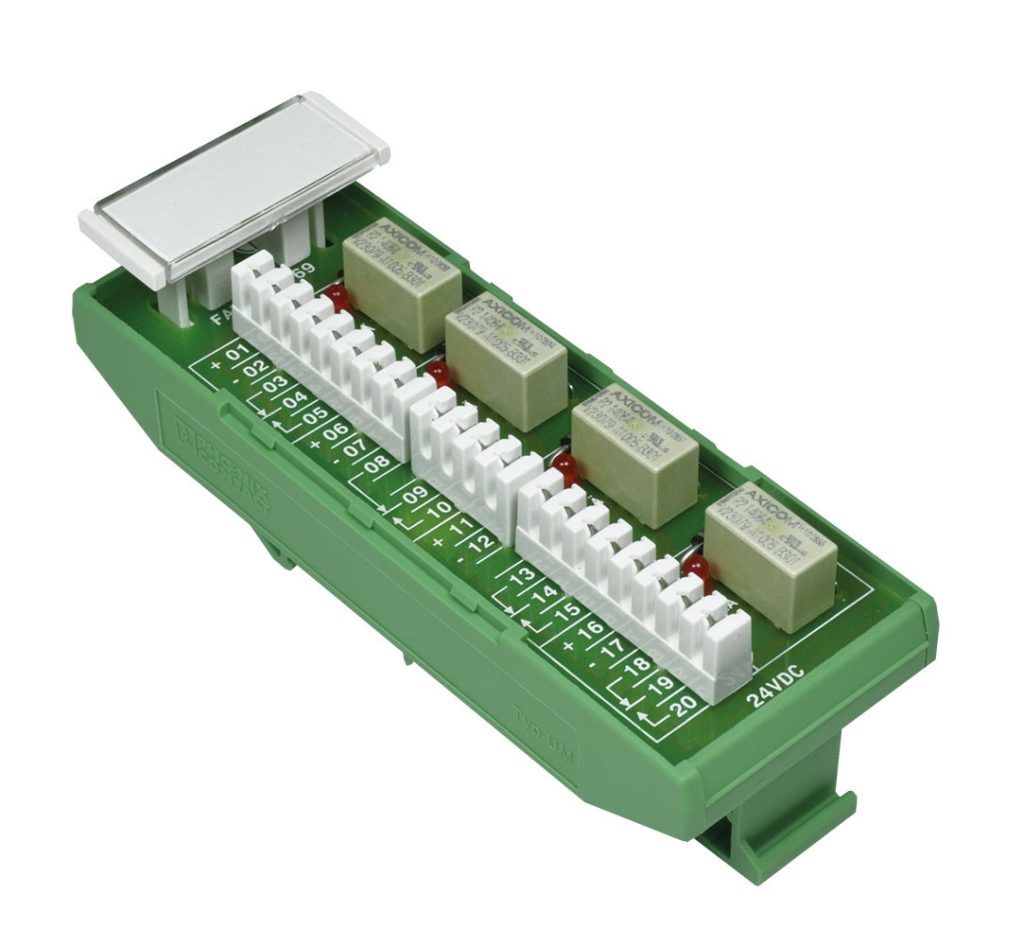

Conexión por clema por inserción (LSA), o por tornillo con cápsula de tracción.
| Tipo de terminales | Clema, Tornillo |
|---|---|
| Consumo de energía | 15 mA @24 VDC |
| Dimensiones (L x W x H) mm | 112 x 40 X 39 |
| Conexión eléctrica - Clema (mm) | Ø 0,4 - 0,7 |
| Conexión eléctrica - Tornillo | 0,14 - 1 mm2 |
| Carga máxima - Alimentación | 60 V / 2 A |
| Tensión mínima del relé | 18 V |
