4101.22

CAJA DE ALARMA 10 PARES

E-NR: 5015428

Tipo de terminal

Descripción

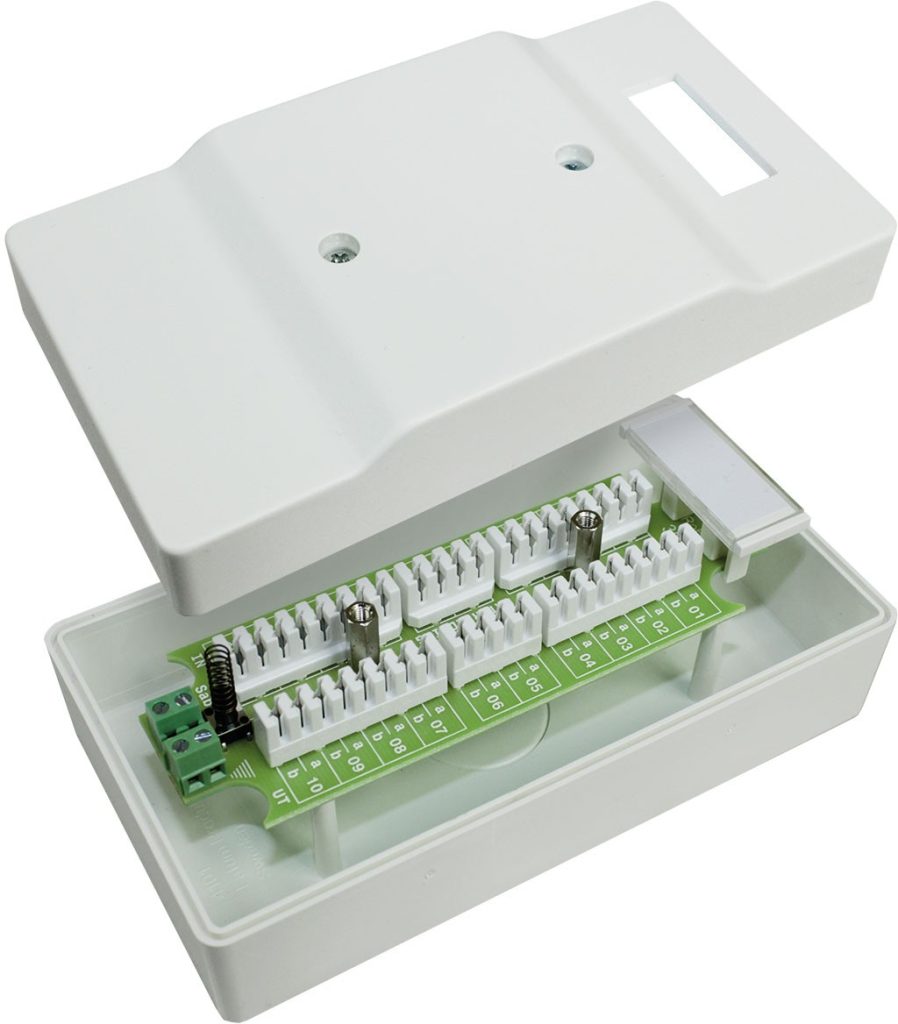

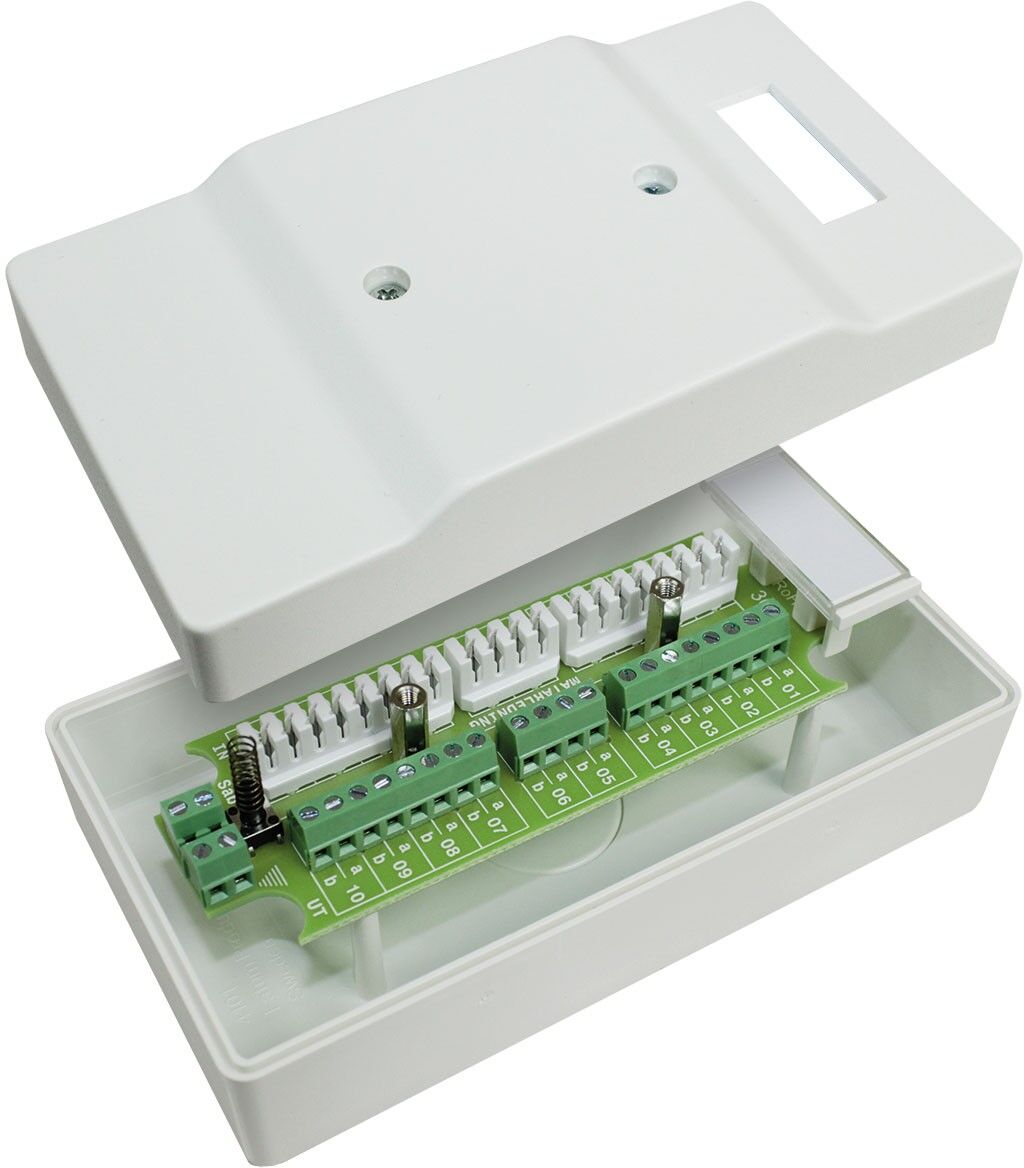

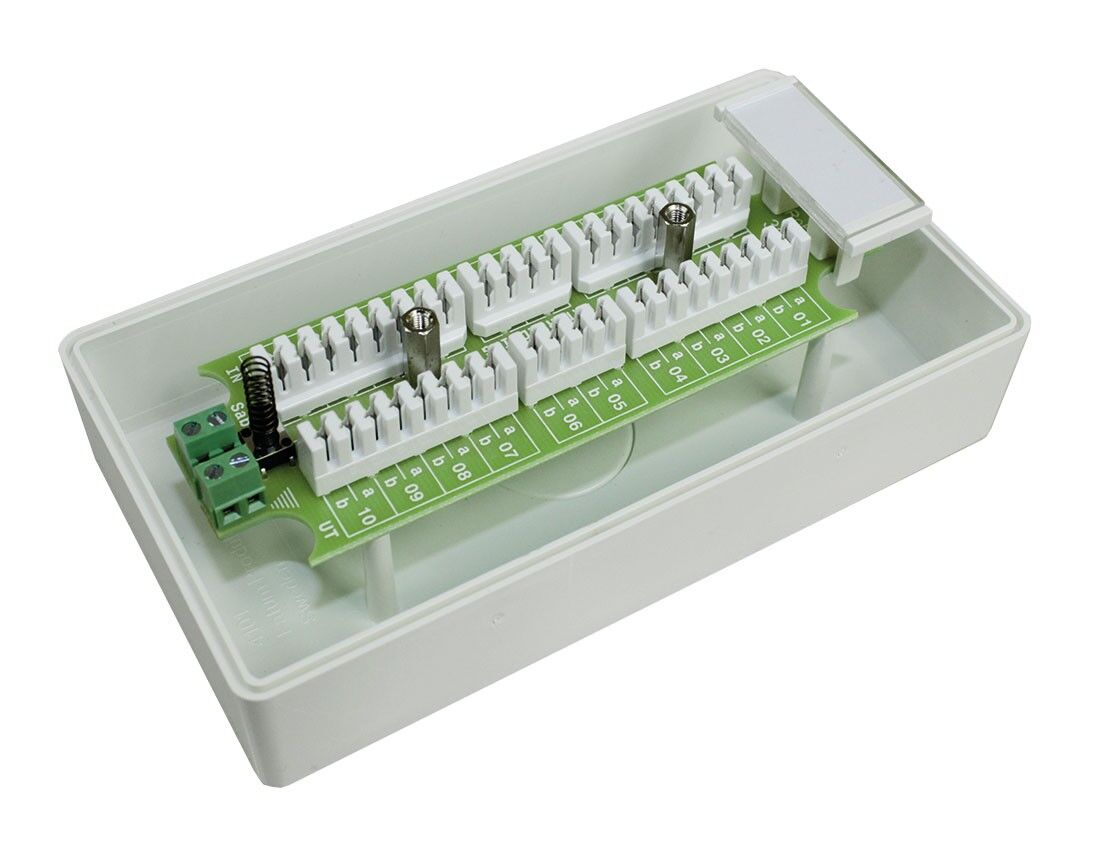

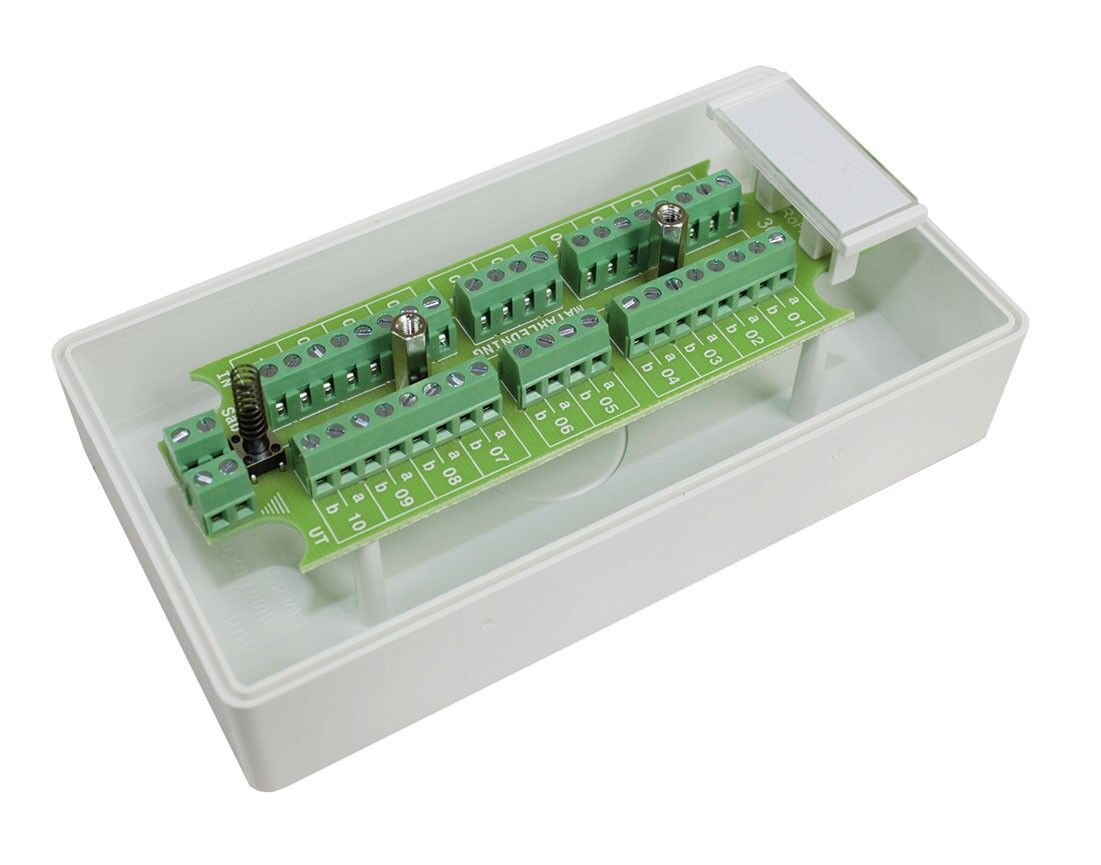

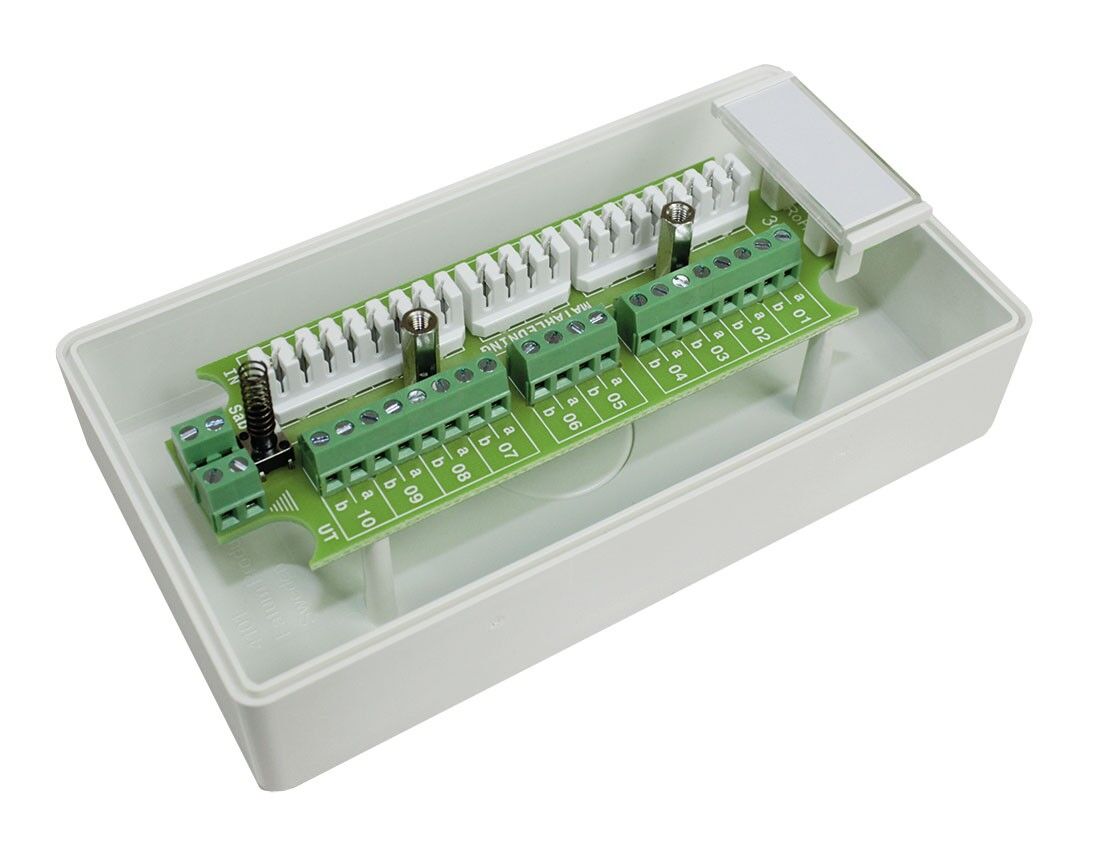

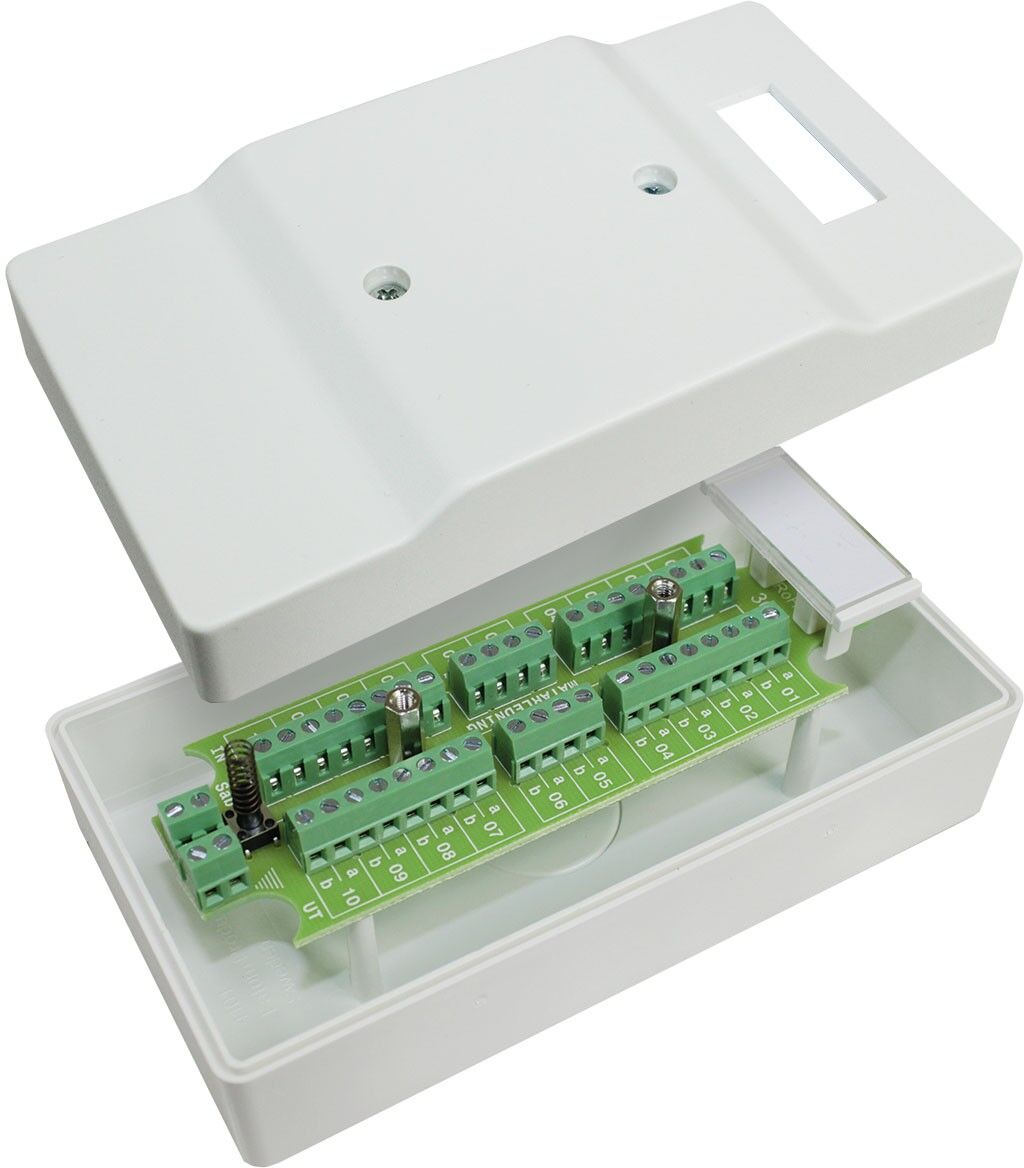

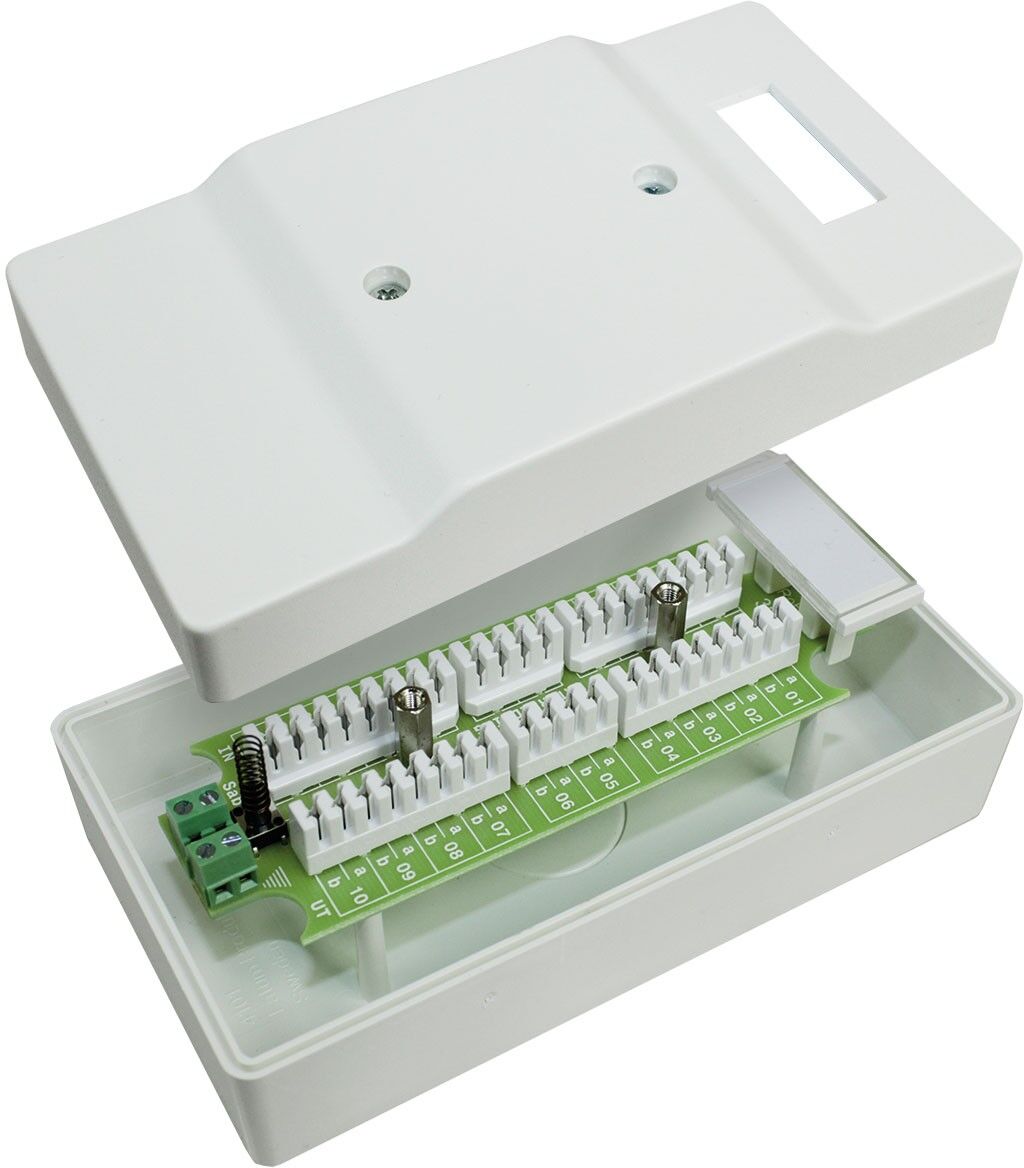

Caja de conexiones con tamper para 10 pares de conductores.<
El borne tiene 10 conexiones transversales, además de un borne para 4 conductores de los cuales 2 se utilizan para la función de tamper, antisabotaje, y los otros 2 para pantalla eléctrica. La tapa tiene apertura para poner una placa de identificación (etiquetas de identificación incluidas).
La caja de plástico está certificada bajo la norma UL 94 V-0.
Conexión por clema por inserción (LSA), o por tornillo con cápsula de tracción.

Detalles

Atributos Valor
Tipo de terminal

LSA/LSA, LSA/tornillo, Tornillo/tornillo

Dimensiones (L x W x H) mm

134 x 72 x 50

Conexión eléctrica – Clema (mm)

Ø 0,4 – 0,7

Conexión eléctrica – Tornillo

0,14 – 1 mm2

Carga máxima – Alimentación

60 V / 2 A

Carga máxima – Tamper

50 mA

Tipo de producto

Material de conexión

Entorno

Interior

Bornera de conexión

Configuración de contactos, Protección contra sabotaje, Sin contacto antisabotaje

Serie

Serie de módulos

Carcasa

Plástico

Tamaño de carcasa

Módulo con 1 bornas

Línea de productos

Fatum

Característica del producto

De superficie

Documentos

Información del pedido

Nombre del producto E-nr Descripción
4101.2201 5015428 Caja de alarma; 10 pares; Tamper; Clema / Clema
4101.2202 5015430 Caja de alarma; 10 pares; Tamper; Clema / Tornillo
4101.2203 5015432 Caja de alarma; 10 pares; Tamper; Tornillo / Tornillo
