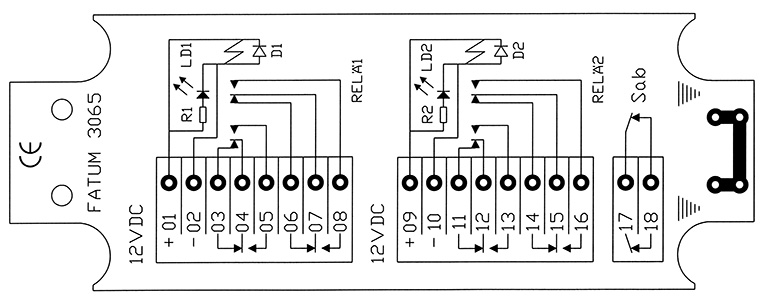

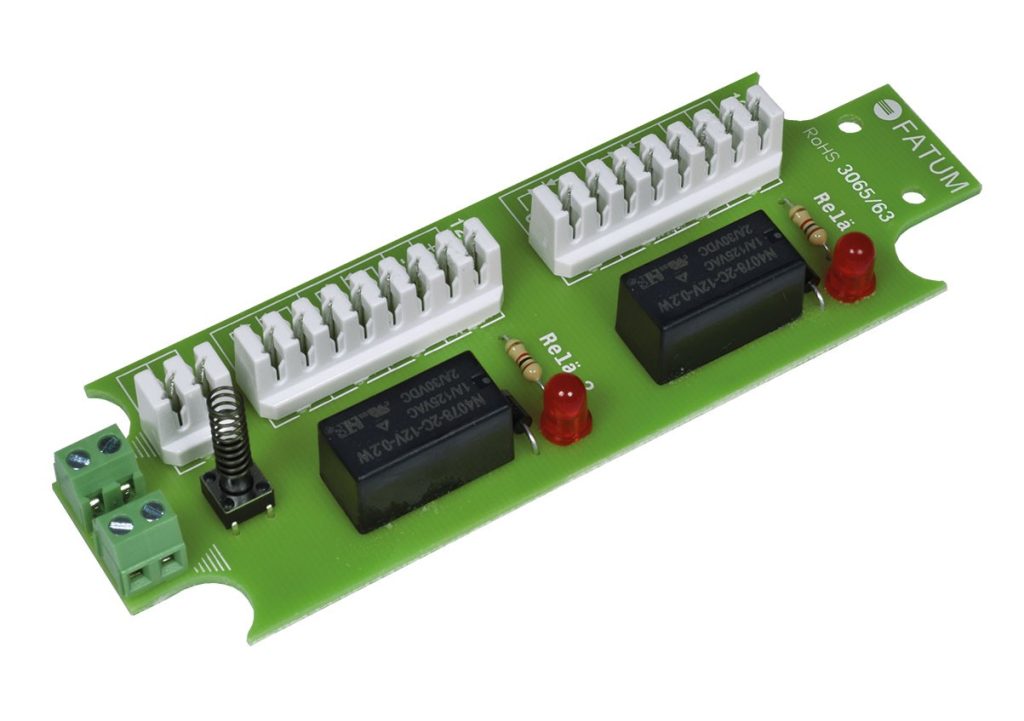

Bloque de relé con 2 relés, 12 VCC con tamper. Diodo conectado en paralelo con bobina. Diodo de protección.
2 interruptores conmutadores en cada uno de los relés.
Borne separado para la función de tamper, antisabotaje, y borne separado para pantalla eléctrica.
Conexión por clema por inserción (LSA), o por tornillo con cápsula de tracción.
| Tipo de terminales | Clema, Tornillo |
|---|---|
| Consumo de energía | 22 mA @12 VDC |
| Conexión eléctrica - Clema (mm) | 4 - 0, 7, Ø 0 |
| Conexión eléctrica - Tornillo | 0,14 - 1 mm2 |
| Carga máxima - Alimentación | 60 V / 2 A |
| Carga máxima - Tamper | 50 mA |
| Tensión mínima del relé | 9,6 V |
| Dimensiones (L x W) | 116 x 40 |
