E-NR: 6332885
OP 100

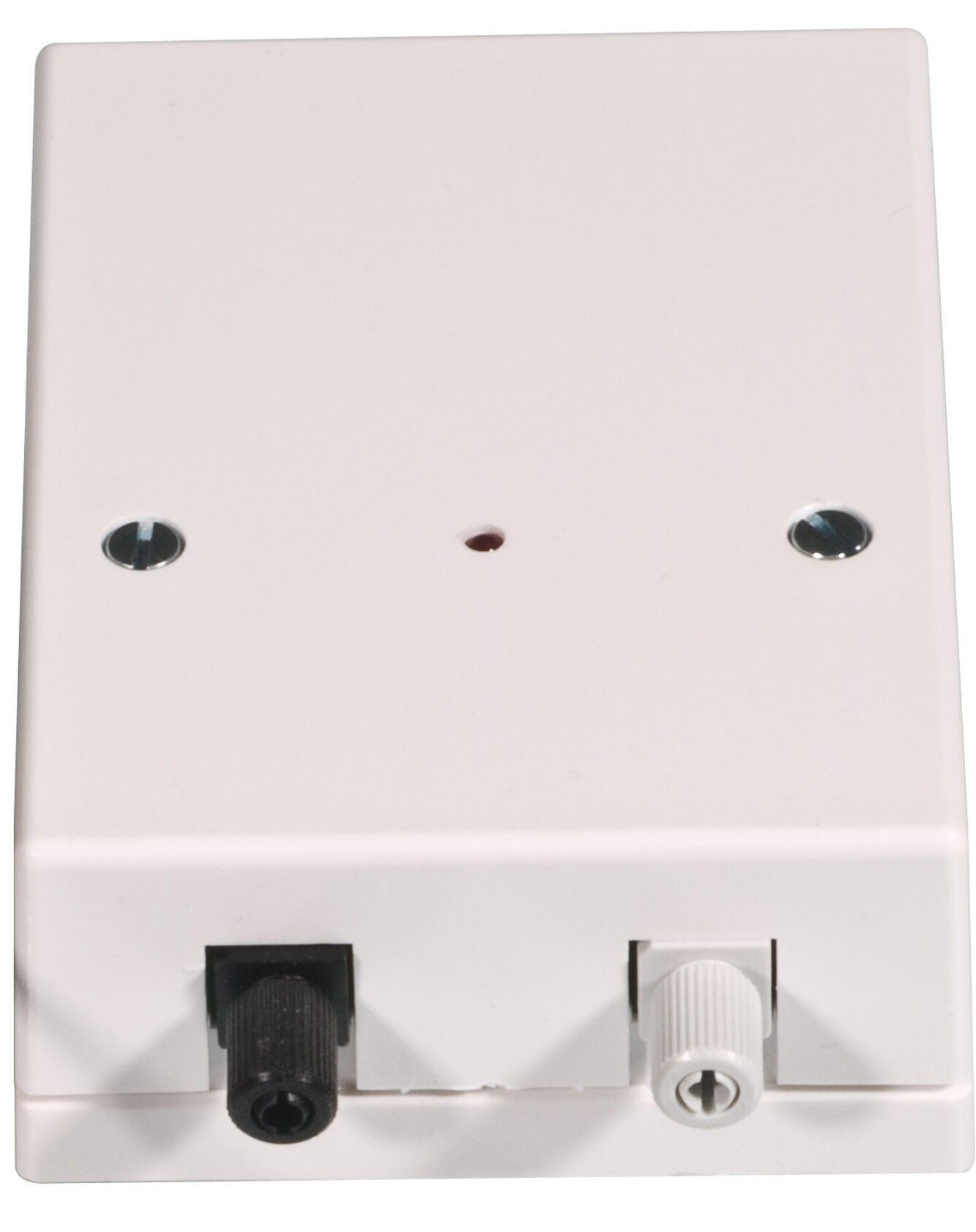

Steuerungseiheit für Lichtleitersystem
Das System besteht aus einem Lichtleiter und einer Steuerungseinheit, an die dieser Lichtleiter angachlossen wird. Diese Einheit erzeugt und vergleicht kodierte Signale die durch den Lichtleiter gesendet und durch die Einheit wieder empfangen werden. Der Lichtleiter wird durch die, in den überwachten Geräten vorhandene Öffnungen durchgeschleift, mit speziellen Klemmen befestigt und in Form einer Schlaufe an die Steuerungseinheit angeschlossen. Die Steuerungseinheit kann an eine (24-Stunden) ständig scharfgeschaltete Meldelinie einer Einbruchmeldeanlage angeschaltet werden. Bei der Entnahme des überwachten Gerätes wird die Lichtleiterschlaufe und dadurch auch das Signal unterbrochen, was zur Alarmauslösung durch die Steuerungseinheit führt. Das System ist immun gegen elektrische Einstrahlungen und sendet keine Störsignale aus.
Der 2mm dicke Lichtleiter ist flexibel und elastisch, wodurch seine notwendige Biegsamkeit gewährleistet ist. Die maximale, lieferbare Länge des Lichtleiters beträgt 40m was reicht um eine beträchtliche Menge Geräte zu überwachen.
| Attribute | Wert |
|---|---|
| Versorgungsspannung | 8 – 15 VDC |
| Kontaktbelastbarkei | 50 VDC / 100 mA |
| Schutzklasse | IP 31 |
| Abmessungen (L x W x H) mm | 90 x 66 x 30 |
| Stromverbrauch in Ruhe | 5 mA |
| Stromverbrauch bei Alarm | 8 mA |
| Produkttyp | Melder |
| Umgebung | Innenbereich |
| Produktgruppe | Glasfaser |
| Produkteigenschaft | Aufputz |
| Produktname | E-Nr. | Beschreibung |
|---|---|---|
| OP 100 | 6332885 | Analysatoreinheit Optofaser-Alarm |
