E-NR: 6309779
IU 400
Auswerteeinheit für GD 475 und CD 475
Die IU 400 ist eine Auswerteeinheit für den passiven Glasbruchmelder GD 475. Diese Einheit verfügt über drei Relaisausgänge von denen je einer der Alarm- Störung – und Sabotagemeldung dient. An die Auswerteeinheit IU 400 dürfen maximal 10 GD 475 Melder angeschlossen werden. Die IU 400 zusammen mit dem GD 475 ist nach EN 50131-6 und EN 50131-2-7-2 Grad 3, Klasse II zertifiziert.
Die IU 400 misst den Strom in einer symmetrischen Alarmschleife ohne Endwiderstand, was die Installation vereinfacht. Keine Notwendigkeit, das Ende der Schleife zu verfolgen. Es sind die Detektoren, die unter der Kontrolle des IU 400-Prozessors ein Gleichgewicht bilden. Ein Endwiderstand von 2,2 kOhm wird nur benötigt, wenn die Anzahl der Detektoren 3 oder weniger beträgt. Ändern des Stroms in der Schleife von +/- 0,8 mA für mindestens 200 ms. öffnet das IU 400-Alarmrelais für 2-3 Sekunden im (AUT-Modus) oder bleibt geöffnet (Latch-Modus), bis es je nach Programmierung zurückgesetzt wird.
Die Schleife in der IU 400 arbeitet im Strombereich von 3 mA bis 30 mA entsprechend etwa 260 Ohm bis etwa 2600 Ohm. Außerhalb dieses Bereichs blinkt die LED und die Alarm- und Störungsrelais sind geöffnet und das Gerät kann nicht zurückgesetzt oder programmiert werden.
| Attribute | Wert |
|---|---|
| Zertifizierung | 20-34, EN-ST-000264, FG |
| Versorgungsspannung | 10-30 VDC |
| Abmessungen (L x W x H) mm | 91 x 31 x 23 |
| Fehleranzeige bei Unterspannung | 5 |
| Produkttyp | Melder |
| Spannung auf der Schleife im TAG-Modus | 0 VDC, Typ. 8 |
| Umgebung | Innenbereich |
| Spannung auf der Schleife im NACHT-Modus | Typ. 6,0 VDC |
| Produktgruppe | Glasbruch |
| Klasse | 3 |
| Produkteigenschaft | Aufputz, Interface/Analysator, Zubehör |
| Sicherheitszertifizierung und Zulassungen | EN, F&P, FG, SBSC, VdS |
| Sicherheitsklasse | 3, B |
| Umweltklasse | II |
| Produktname | E-Nr. | Beschreibung |
|---|---|---|

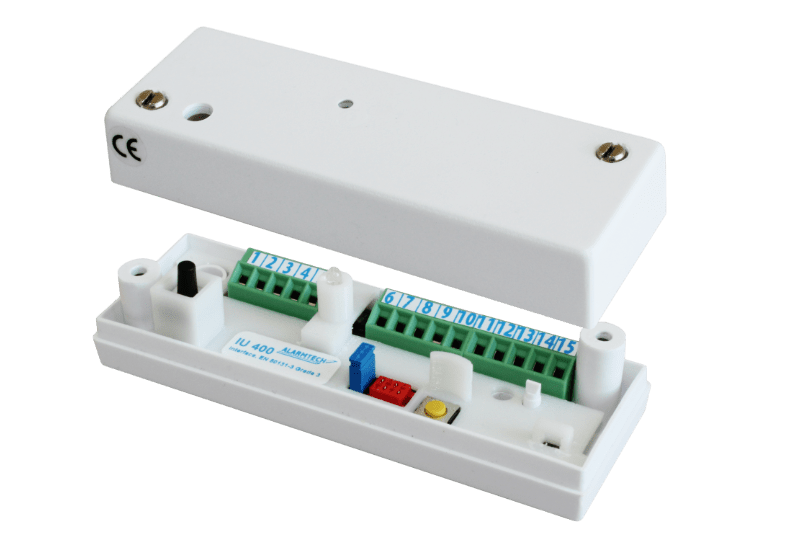

| IU 400 | 6309779 | Analysatoreinheit für GD 475 / CD 475, weißes Gehäuse |

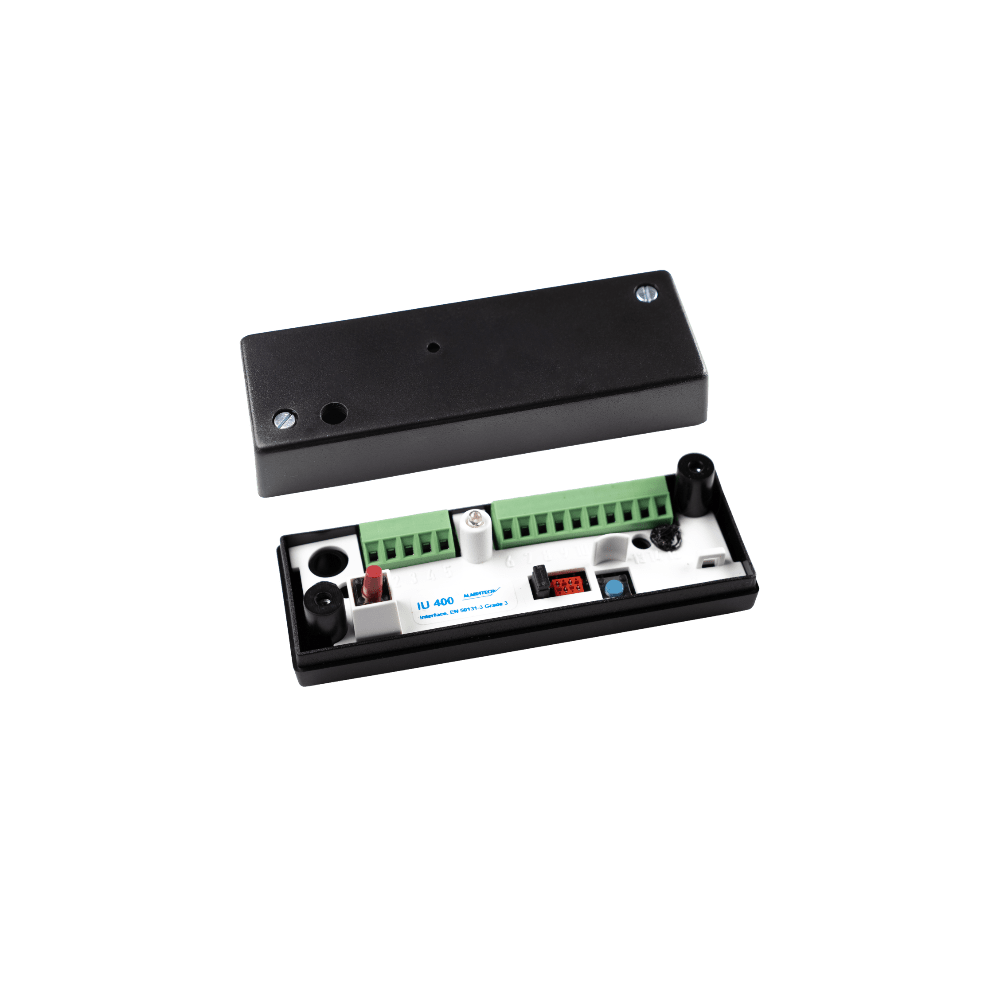

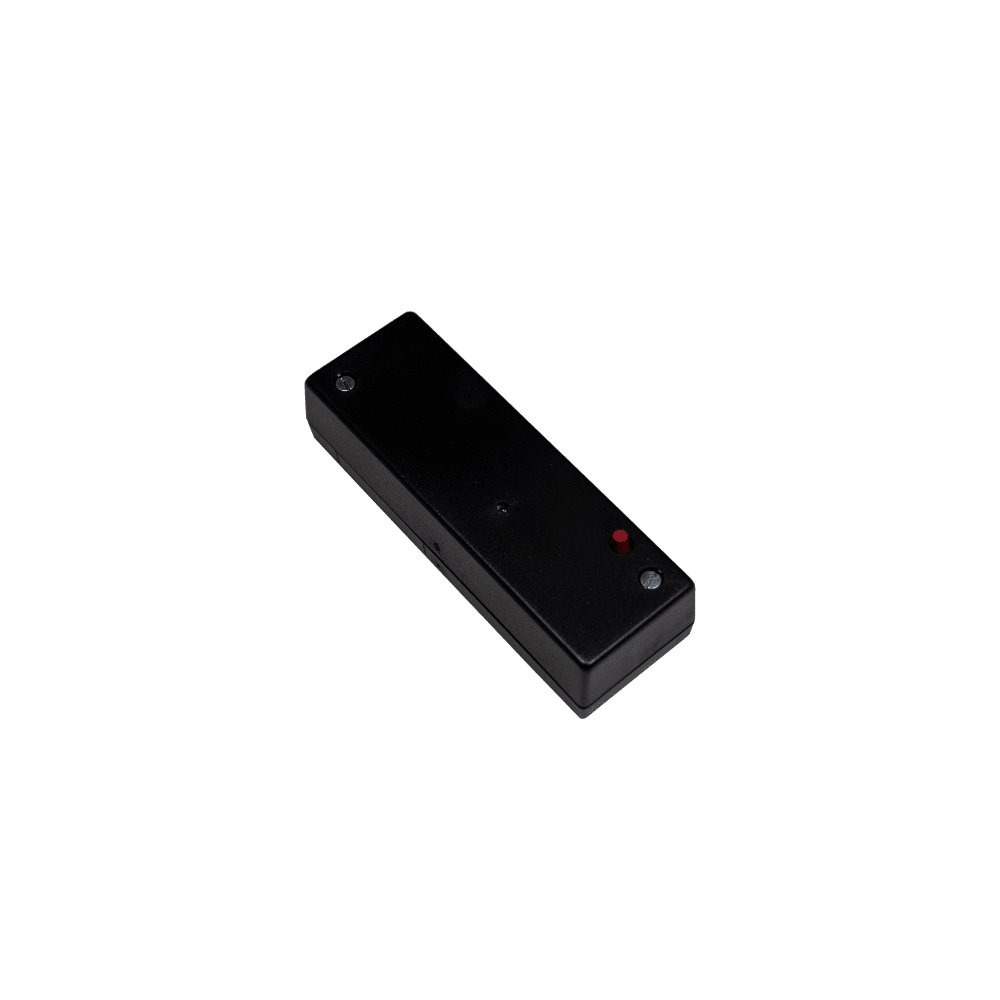

| IU 400-BL | 6310754 | Analysatoreinheit für GD 475 / CD 475. Schwarzes Gehäuse |
